250 W Transmisor de radio FM profesional
- ESTÉREO CON OPCIÓN DE PROCESAMIENTO DE AUDIO
- OPCIÓN RDS
- 12 VCC, OPCIÓN 48VDC o 90-260VAC
- OPCIÓN USB 192 KHz 24 bits
- INCLUYE ENVÍO
- 5 AÑOS DE GARANTÍA
- SUPERA LAS ESPECIFICACIONES TÉCNICAS CE/FCC
|
DE 5 AÑOS |
Idoneidad
Esta es una hermosa maquina, actualizado recientemente a 250 vatios para la versión de 200 vatios que vendimos durante más de una década. Hay muchas de estas unidades funcionando fuerte en el mundo trabajando 24/7 sin contratiempos. Los bloques amplificadores internos de 250 vatios funcionarán con facilidad a plena potencia las 24 horas del día sin parar en cualquier país y con cualquier voltaje de CA del mundo. El panel frontal tiene un pequeño y elegante panel de medidores iluminado en azul para indicar la potencia directa y reflejada.
¿Qué versión necesita?
Estas son las dos versiones principales de este transmisor:
◼ Versión estéreo con RDS y procesamiento de audio
◼ Versión MPX
Estas dos versiones cubren el 90% de todos los requisitos del cliente. Hay otras versiones personalizadas disponibles, como solo estéreo, sin RDS, sin procesamiento, etc., que también podemos hacer si eso es lo que necesita.
Encontrará estas dos versiones principales que se muestran en detalle en las dos secciones siguientes con descripciones de lo que hacen y cómo funcionan. También deberías ver el precio., INCLUYE la entrega, A tu pais.
Si todavía no estás seguro, siempre puede ponerse en contacto con nosotros en em: info@aareff.com o ws: +1 829 6980733 y estaremos encantados de asesorarle.
¿Tiene Alguna Pregunta?
Estéreo, Versión de procesamiento de audio y RDS
Si no está seguro de qué versión desea, Entonces definitivamente necesitas esta versión. Es perfecta para principiantes porque ajusta los niveles de audio automáticamente y mantiene la250 Transmisor de vatios dentro de las especificaciones legales requeridas por el regulador estatal.
Esta versión también es ideal para profesionales que no necesitan complicaciones, ya que incluye todo en una sola carcasa. El procesamiento de audio mantiene el nivel de audio "ALTO"., Pero no demasiado alto, ya que podría causar una desviación excesiva y contravenir su permiso. El truco está en conseguir el sonido lo más alto posible para poder competir con las demás estaciones en el dial., pero al mismo tiempo manteniendo la legalidad de la señal. Es un equilibrio difícil de mantener., Pero esta versión en estéreo con nuestros procesadores de audio internos hace exactamente esto.
-500.webp)

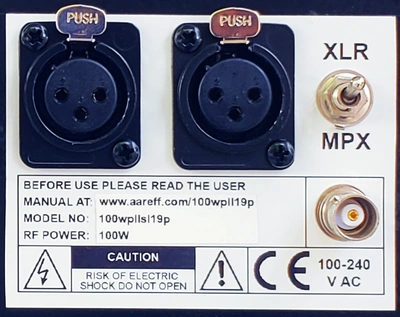

Las entradas de audio estándar de la industria son 600 ohm + 4 dBu balanceadas utilizando conectores XLR.
Además, Esta versión INCLUYE RDS. Esto permite que todos vean el nombre de tu emisora y más al desplazarse por la pantalla de la radio.
El RDS no es un RDS cualquiera, Es un RDS dinámico totalmente programable. Esto significa que el transmisor se puede conectar a una PC mediante un cable USB. El RDS se puede modificar sobre la marcha en tiempo real mediante el control USB para PC (ver más abajo).
Entrada MPX plana de 30Hz a 76KHz
Esto es para usuarios expertos que desean proporcionar la señal MPX desde una fuente externa.
La entrada de audio MPX en banda base prácticamente no tiene ninguna inclinación en las frecuencias bajas, lo que la hace perfecta para su uso con procesadores multibanda como Orban, Invonics, Stereo Tool, Omnia, etc. Revisa la imagen de la prueba que realizamos en MpxTool.
El lazo del PLL es muy lento, lo cual es bueno ya que mantiene el rendimiento en bajas frecuencias hasta apenas unos pocos hercios. Esta respuesta en bajas frecuencias es un paraíso para los procesadores.
Esto se logra mediante un oscilador controlado por voltaje (VCO) de tipo Push-Push, basado en el acoplamiento flojo de Hartley, que es tan estable que se mantiene dentro de 10kHz de su frecuencia sintonizada en funcionamiento libre cuando el DSS y el PLL están deshabilitados.
-500.webp)
Este nivel extremo de estabilidad inherente del VCO significa que el PLL tiene poco trabajo para hacer al mantener la frecuencia con una precisión de menos de 300Hz, el PLL solo le da un ligero toque. Como consecuencia de esto: 1: se consigue un audio de bajo ruido, como se mencionó en el párrafo anterior; y 2: el voltaje de corrección del PLL puede ser filtrado con un filtro pasa-bajo hasta apenas unos pocos Hz. Con el filtro de lazo de tan baja frecuencia, el audio de bajas frecuencias a 30Hz no se confunde ni se malinterpreta como deriva de frecuencia y pasa al varicap completamente sin alteración, lo que resulta en una respuesta de audio de bajas frecuencias esencial para procesadores de audio de alto rendimiento
Opción de 12 V y 48 V CC
La versión normal de esta unidad es de 90 a 260 VCA. No obstante también podemos fabricarlo para 12V o 48V DC. A lo mejor de nuestro conocimiento, en el mundo entero, Solo nosotros fabricamos transmisores y amplificadores de radiodifusión FM de 12 V CC con salidas de potencia de RF de hasta 250 W.
Las aplicaciones incluyen configuraciones móviles donde solo está disponible la batería de un automóvil o vehículo. Tenemos una antena FM de montaje magnético perfecta para configuraciones móviles. También instalaciones fijas con conexión a sistemas de baterías solares de 12V y 48V DC
Enviamos por defecto la versión AC. Si quieres la versión de 12 o 48V DC, Es importante que nos notifiques por correo electrónico cuando realices tu pedido.
.webp)
CONTROL DE PC POR USB
Descarga nuestra aplicación gratuita para PC que se conecta 'plug and play' al transmisor / excitador PLL DDS a través de USB. Puedes ver el estado del PLL y cambiar la frecuencia y la potencia directamente desde la interfaz del PC. Si eliges agregar la tarjeta RDS opcional, también puedes cambiar el PI, PTY y el texto desplazable de la radio desde la interfaz.
A continuación, se encuentran los enlaces de descarga para Windows:
https://www.aareff.com/1wpllm/pll14.4/pll14.exe
https://www.aareff.com/1wpllm/pll14.4/pll14.zip
Al hacer clic en estos enlaces, Windows puede mostrarte una advertencia de que el software proviene de un editor desconocido. Te aseguramos que nosotros escribimos las aplicaciones y que los archivos son completamente seguros, están libres de virus y provienen de nuestro dominio registrado www.aareff.com, que puedes verificar en https://lookup.icann.org/en/lookup
Estado normal cuando el dispositivo está conectado: el PLL está BLOQUEADO con una potencia de salida de 0.85W y una fase PLL de 2.33V
Esto muestra lo que sucede si el dispositivo pierde su bloqueo. Simulamos una falla colocando nuestros dedos en las bobinas del oscilador.
Esto muestra el regreso a la normalidad con el comando del usuario FREQ:106.7 escrito en el cuadro de entrada a continuación. Se puede establecer un valor entre 87.5 y 108.0 MHz.
Después de presionar 'Enviar:', la pantalla muestra FRECUENCIA ACTUALIZADA 106.7 junto con otra información técnica. Esto hace que el transmisor cambie de frecuencia.
Esto muestra otro comando, RDS-PI:ABCD escrito para dispositivos con la tarjeta RDS.
Después de presionar 'Enviar:', la pantalla muestra RDS-PI ACTUALIZADO: ABCD, actualizando instantáneamente el código PI de RDS.
Esto muestra dos ejemplos adicionales de comandos RDS:
RDS-TEXT:[escribe tu mensaje aquí]
RDS-PTY:[número de 0 a 31]
El texto es ASCII simple de hasta 60 caracteres y los códigos PTY válidos se muestran a continuación.
A continuación, se muestran los comandos disponibles para el control de PC por USB, así como los códigos PTY para el tipo de programa. Seguiremos desarrollando mejoras y agregando más comandos útiles a esta aplicación en el futuro. Sigue consultando esta página para más detalles.
◼ DEVICE-ID
◼ STATUS
◼ FREQ:[87.5 a 108.0]
◼ DDS-ADJ:[-1,0 o 1]
◼ PWR:[0 a 1]
◼ RDS-PTY: [0 a 31 lista de códigos PTY]
◼ RDS-PI: [0000 a FFFF]
◼ RDS-TEXT:[hasta 60 caracteres.]
◼ RDS-ON
◼ RDS-OFF
Antenas
250 vatios con una antena bien instalada de alto rendimiento es una configuración típica para una estación de radio local para una ciudad grande o pequeña. En áreas rurales es posible un alcance de hasta 45 millas.
• DIPOLO SIMPLE
• 4.8dBi 2 DIPOLOS
• 7.8dBi 4 DIPOLOS
• 10.8dBi 8 DIPOLOS
• 4.8dBi 5/8 ANTENA
• CIRC de -0,8 dBi. DIPOLO
• Dipolo plegado
Nuestro paquete EIRP de 500 W incluye este transmisor completo con antenas y cables listos para usar. Es un sistema completo que cumple con las regulaciones de la Unión Europea y la mayoría de los demás países del mundo.
Protección VSWR
La potencia de salida de RF del amplificador se pliega automáticamente, muy rápido a un nivel seguro cuando hay una condición de falla de SWR pobre y pérdida de retorno de cualquier nivel por cualquier período de tiempo. Cuando la falla desaparece, el amplificador se restaura a plena potencia.
Protección de temperatura
Esta unidad está diseñada pensando en una alta confiabilidad para trabajar en países cálidos cerca del ecuador. El sistema de refrigeración incorpora tres ventiladores de 60 mm en la parte trasera y uno de 80 mm en la parte delantera para mantener los disipadores de calor de esta unidad fríos al tacto. Muchas de estas unidades están operativas desde hace años en Nigeria sin ningún problema. Si esto no es suficiente, si alguno de los fans fallara, y aceptémoslo y seamos honestos, eso podría pasar después de algunos años de uso, el sensor de temperatura interno reducirá la potencia del amplificador a un nivel seguro para mantener la temperatura bajo control hasta que se reemplace el ventilador por uno nuevo.
Construcción
El recinto está fabricado en acero resistente de calibre 16., recubierto de polvo y horneado en negro satinado. Esto deja una dura, superficie duradera que nunca se pudrirá ni se corroerá y se limpiará para que brille durante décadas. El panel frontal mide 19 pulgadas de ancho y 2U (3,5 pulgadas) de alto con una profundidad de 12 pulgadas, por lo que cabe fácilmente en un bastidor estándar. Es muy fuerte y difícil de dañar incluso bajo un manejo extremo.
Configuración
Si tiene experiencia o comprende las especificaciones y los parámetros de transmisión de radio, puede configurar la frecuencia y la desviación usted mismo. Esto se hace fácilmente volteando la unidad y ajustando los pequeños interruptores DIP en el panel inferior. Más información sobre esto en el Manual del usuario, puede encontrar un enlace a esto a continuación.
Cumplimiento
La versión estéreo con procesamiento y limitador de audio cumple con todos los estándares normativos exigidos desde el primer momento y preconfigurado. De hecho, si nos envía una copia de su permiso y sus condiciones, lo configuraremos exactamente según las especificaciones. Este equipo cumple con los estándares armonizados de la UE/CE y los requisitos técnicos de la FCC para la transmisión de FM. Más información AQUÍ
Especificación RF
Todas las medidas indicadas se realizaron a 220 V CA a 27 grados. Celsius temperatura ambiente a menos que se indique.
| Potencia de salida | Adj. 1-250 Vatios en 50 ohmios |
| Emisiones espurias | Menos de -75 dB ref al portador |
| Emisiones armónicas | Menos de -70 dB ref al portador |
| Estabilidad de frecuencia | +/- 1 KHz máx. tip. +/-300 Hz |
| Estabilidad de la sensibilidad a la desviación | +/-2 % máx. |
| Ajuste fino de frecuencia | > +/- 1000 Hz |
| Rango de frecuencias | 87,5 a 108 MHz en pasos de 100 KHz |
| Silenciamiento de RF fuera de bloqueo | Menos de -70 dB ref al portador |
| AM residual | Menos del 0,5 % |
| AM síncrona | Menos del 0,5 % |
| Robustez RF | Cualquier fase VSWR o período de tiempo |
| Conector de salida | N-Hembra |
| Temperatura de funcionamiento | -20 a +40 °C |
Especificación AF
| pre-énfasis | (50 uS/ 75 uS/ Ninguno) Seleccionable | |
| Conector de entrada de audio | Zócalos no balanceados tipo Phono/RCA | |
| Sensibilidad de entrada de audio | +4 dBu para +/- 75 KHz dev. | |
| Versión | MPX | Procesador de audio y estéreo |
| Relación señal a ruido | 80dB | 65dB |
| Respuesta frecuente | 30Hz-76KHz | 30Hz-15KHz |
| Distorsión de audio | Mejor que 0.1% / 60dB THD | Mejor que 0.1% / 60dB THD |
Especificación de CA
| Voltaje de entrada | 90-264 V CA 135-370 V CC 47-63 Hz |
| Potencia de entrada | 500 W para250 W RF OUT con RF SWR inferior a 1,5 |
| Humedad de trabajo | 20-90% HR sin condensación |
| Estándares de seguridad | UL60950-1 TUV EN60950-1 BSMI CNS14336 CCC GB4943 J60950-1 aprobado |
| Emisión CEM | Cumplimiento de EN55022 clase B EN61000-3-2 3 FCC PARTE 15 / CISPR22 clase B CNS13438 clase B GB17625.1 |
| Inmunidad EMC | Cumplimiento de EN61000-4-2 3 4 5 6 8 11 criterio de nivel de industria ligera A |
