Antena FM Circular Alta Potencia 3kW


Antena FM Circular Alta Potencia 3kW Main Image


Antena FM Circular Alta Potencia 3kW-image-1
Antena FM Circular Alta Potencia 3kW-image-2
Antena FM Circular Alta Potencia 3kW-image-3
Antena FM Circular Alta Potencia 3kW-image-4
Antena FM Circular Alta Potencia 3kW-image-5
Antena FM Circular Alta Potencia 3kW-image-6

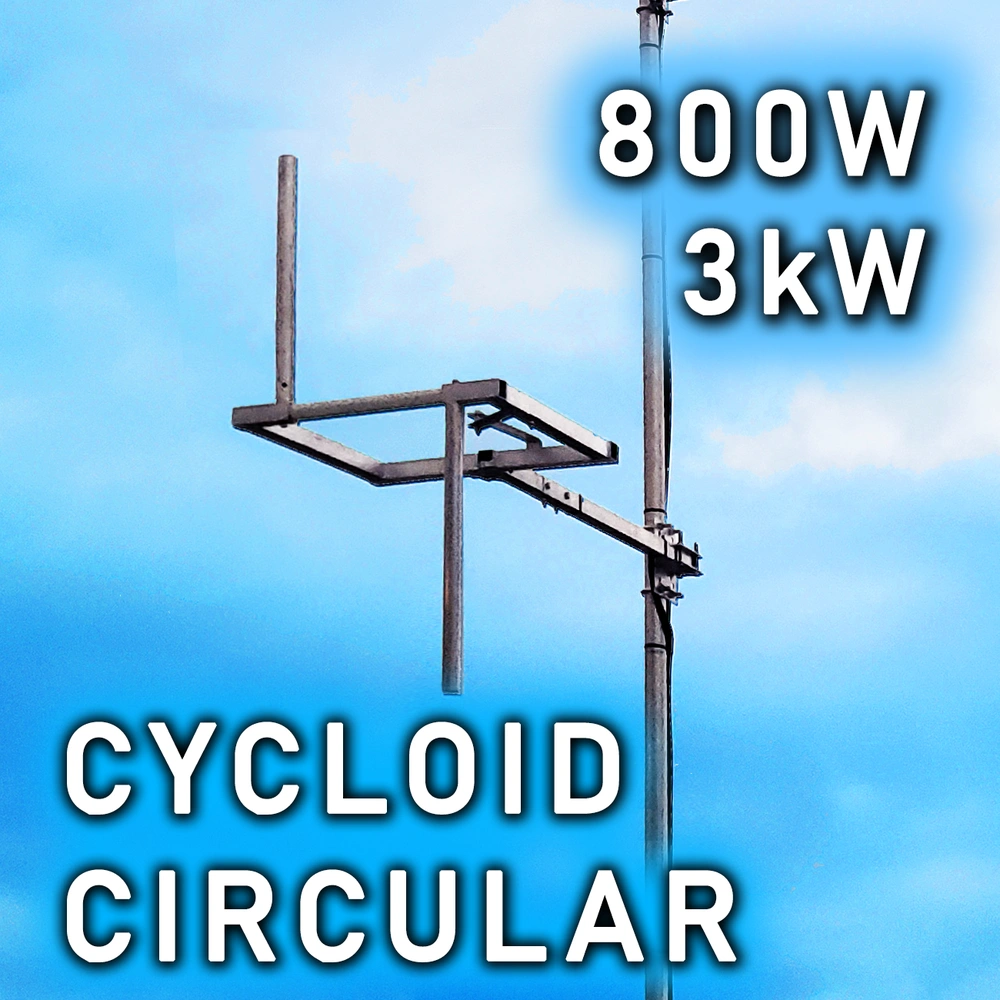

Polarización circular verdadera 'cicloide'

Esta antena 'cicloide' de forma cuadrada brinda una verdadera polarización circular y puede manejar una potencia inmensa. Está disponible en 800W (tipo N) o 3kW (DIN-716) y en Aluminio o Acero Inoxidable. Creemos que es la antena circular más robusta y de mejor valor por su dinero en el mercado., no obtendrá un trato mejor que este.

\'Patrón \'Antena
\'Antena \'Antena

Banda ancha sintonizable de 87 a 108 MHz

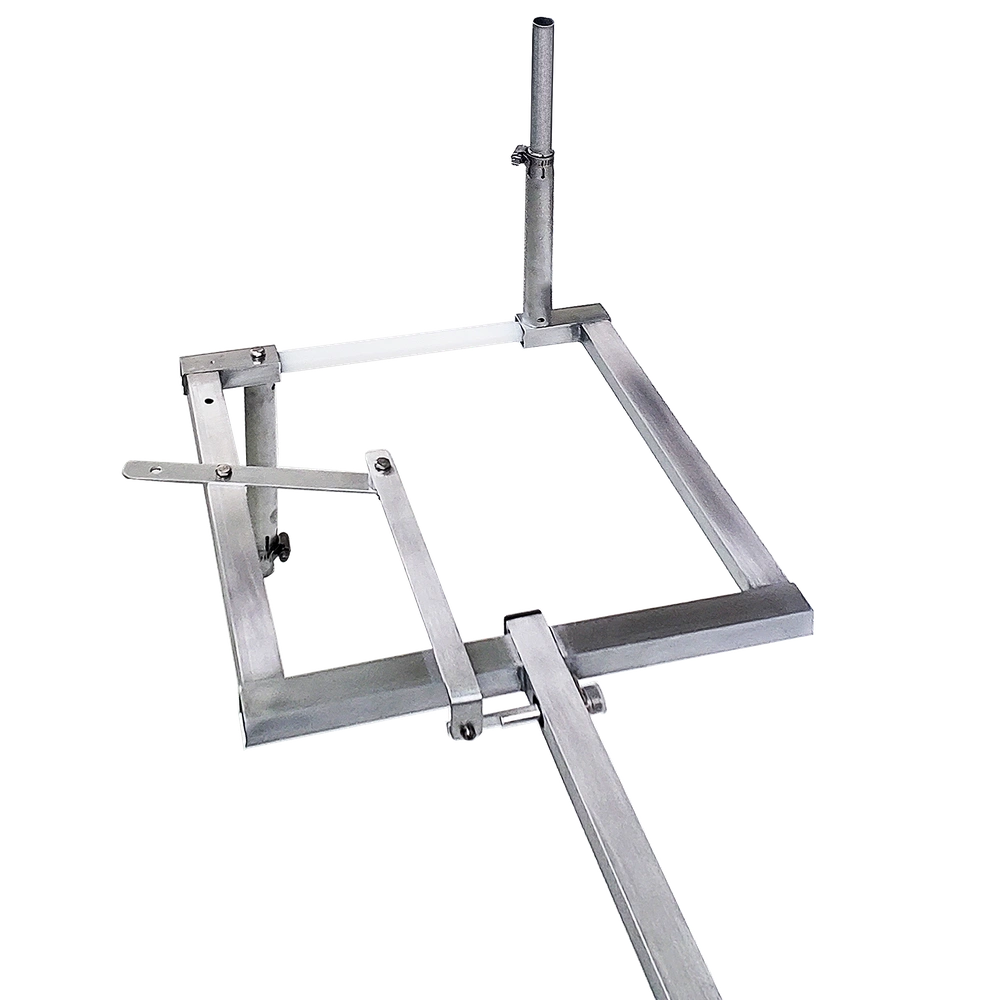

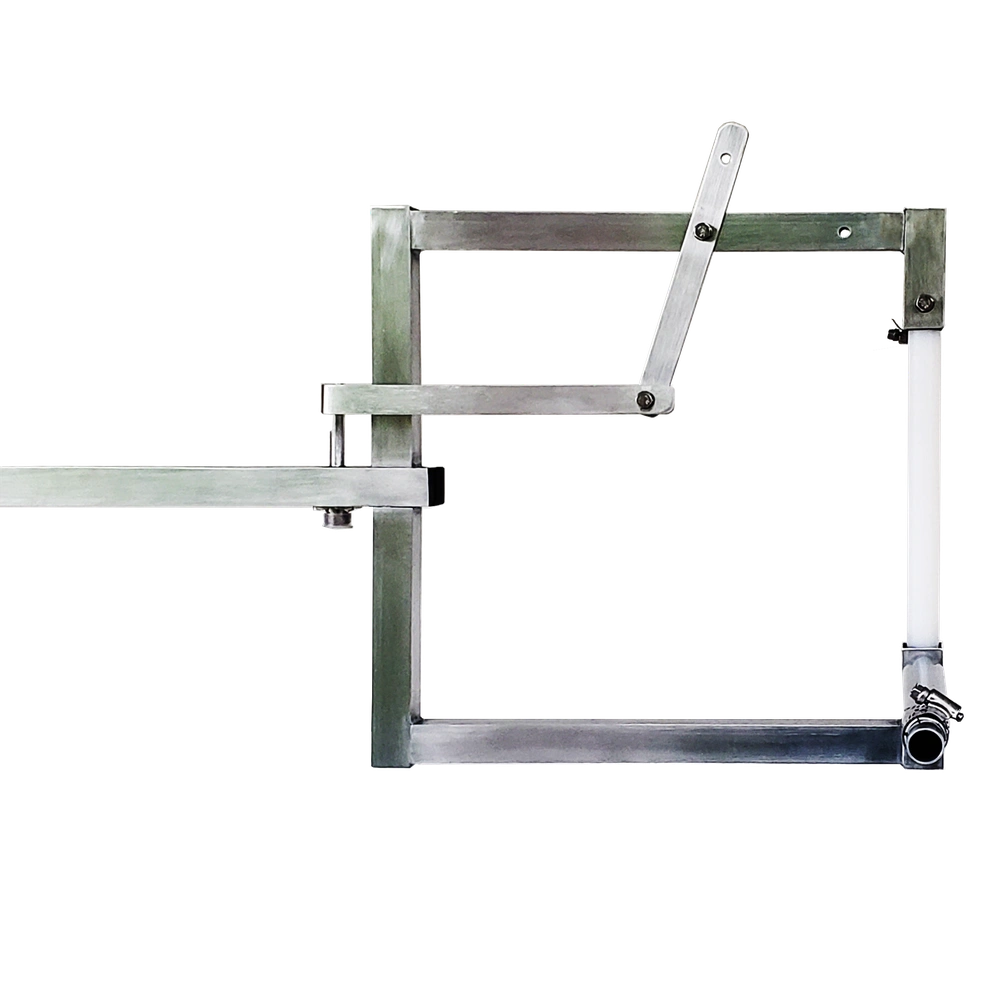

La sintonización de frecuencia de banda ancha completa es fácil. La barra de sintonización que ves en la imagen tiene dos posiciones., uno para 87 a 98 MHz y otro para 98 a 108 MHz. La mitad inferior o superior de la banda de 87 a 108 MHz se selecciona con esta barra y luego los tubos verticales se ajustan en longitud para llegar a la frecuencia exacta entre 87 a 98 MHz o 98 a 108 MHz. Se puede esperar un VSWR de menos de 1.3 a la frecuencia elegida.

Apilamiento para alta ganancia

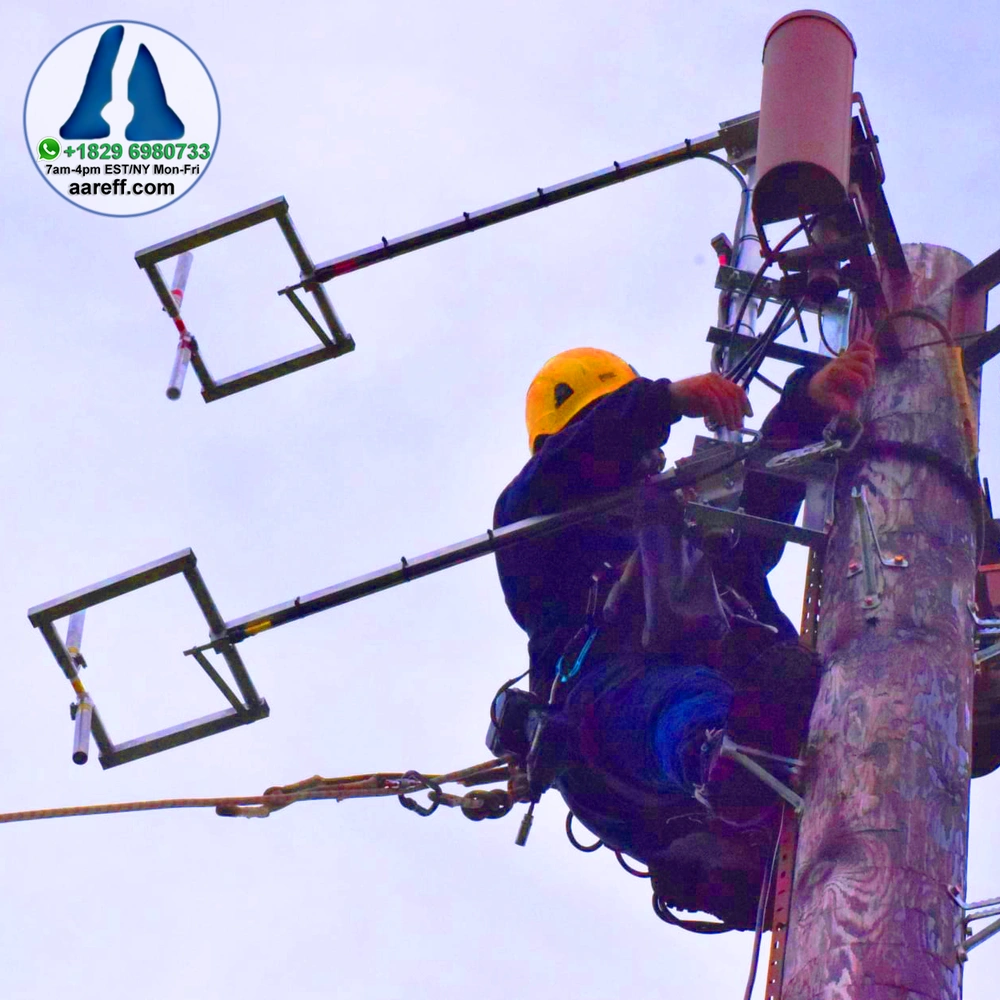

Apilar esta antena para obtener un mayor ERP es absolutamente posible y recomendado. Apilamiento 2, 4 u 8 antenas circulares es normal, esto se puede hacer usando divisores tradicionales o conduciéndolos desde amplificadores separados de hasta 3kW cada uno. Por ejemplo, ocho de estas antenas apiladas impulsadas por ocho amplificadores separados de 3kW cada uno darían como resultado una señal polarizada circular radiada de 150kW EIRP o 90kW ERP, eso es lo más grande posible para las transmisiones de FM. ir a 2, Antenas circulares de 4 y 8 vías


Inc. Envio hacia: ESTADOS UNIDOS

Circular Antenna Cycloid 800W N-Type Aluminium (tma-wb)
US$ 289.24

Circular Antenna Cycloid 3kW DIN716 Aluminium (tma-wb716)
US$ 312.22

Circular Antenna Cycloid 800W N-Type Stainless (tma-wbs)
US$ 275.56

Circular Antenna Cycloid 3kW DIN716 Stainless (tma-wb716s)
US$ 322.74

¿Tiene Alguna Pregunta?

Dirección de correo electrónico

Número de teléfono

Alta potencia 3kW

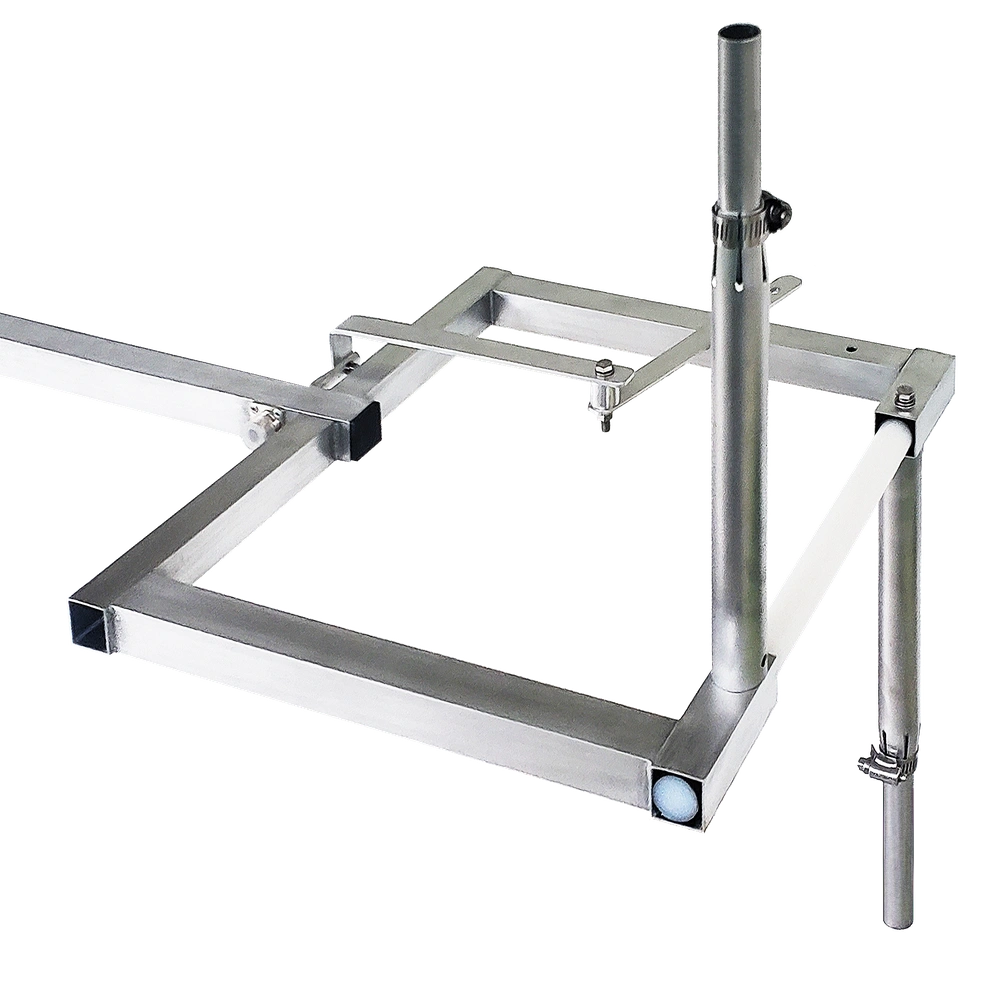

La antena está construida con tubos grandes de aluminio o acero inoxidable y no hay bobinas ni condensadores pequeños que puedan quemarse., ¡Está diseñado para pura potencia! El único factor que limita la potencia de esta antena circular es el conector del cable coaxial de RF. En el caso de tipo N es de 800W y con DIN-716 es de 3kW. Todo el diseño es elegante con la simplicidad a la que llegamos durante años y años de pruebas de campo por parte de los clientes y modelado por nuestro departamento técnico. Es una obra maestra de la ingeniería de antenas.

Ganancia (isotrópica)-0.8dB dBi
Rango de frecuencia 87 - 109 MHz
Banda ancha +/-2.5 MHz 1.5 ROE
ConstrucciónAluminio y teflón
Conectores RFTipo N / DIN 7-16
Impedancia 50 ohmios desequilibrados
Polarización Circular
Potencia máxima de radiofrecuencia0,8kW / 3kW
Peso de la antena 2,3 kg / 3,9 kg
Manejo de la velocidad del viento 90 millas por hora

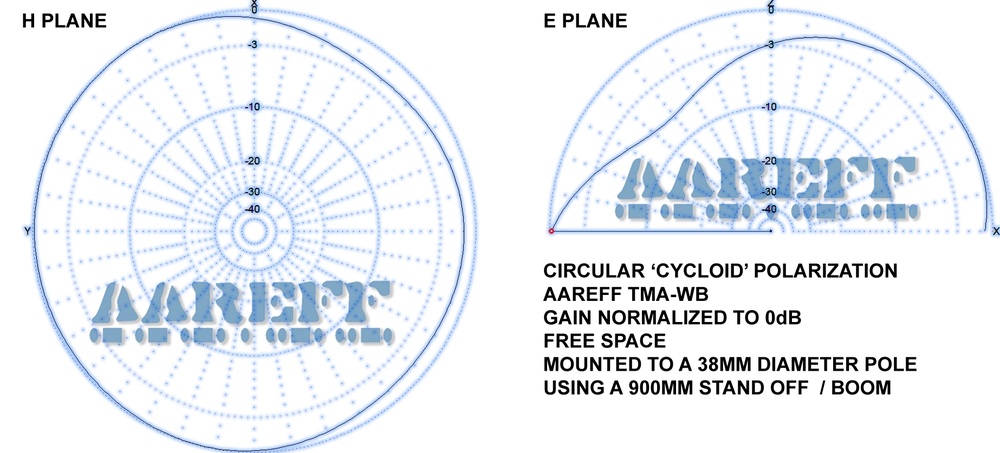

Antena FM Circular Alta Potencia 3kW E-Plane Radiation Plot
