1kW Transmisor FM estereo DDS con RDS y procesamiento de audio

1kW Transmisor FM estereo DDS con RDS y procesamiento de audio. Overview
¡5 años! Garantía
GARANTIA LIMITADA
DE 5 AÑOS

Fabricado por expertos. Garantizado por 5 años.

Este transmisor FM Aareff de 1 kW está diseñado para la radiodifusión profesional. Incluye todas las características necesarias para una estación profesional., Desde el excitador DDS y el procesamiento de audio estéreo hasta el RDS dinámico controlado por USB/PC. Alta potencia combinada con la antena FM adecuada (por ejemplo, Una antena dipolo apilada de 8 bahías puede impulsar su señal hasta 100 km., creando un formidable sistema EIRP de 10kW .

Ingeniería y cumplimiento superiores

INSTALACIÓN SENCILLA EN 3 PASOS

La instalación es sencilla. Instale la antena., conectar el transmisor, Luego conecta tu fuente de audio.

1
Instale la antena
\'Antena

Instálelo correctamente para la frecuencia de transmisión FM que haya elegido.

2
Conecte el transmisor
\'Transmisor

Conéctelo al sistema de antena mediante el cable de 50 ohmios y el enchufe.

3
Conecta tu fuente de audio
\'Consola

Conecte una consola mezcladora de radiodifusión o un receptor STL.


Inc. Envio hacia: ESTADOS UNIDOS

TRANSMISOR ESTEREO FM 1kW CON PROCESAMIENTO Y RDS (1000wpllsl19p)
US$ 3812

TRANSMISOR FM 1kW CON ENTRADA MPX COMPUESTA (1000wpll19p)
US$ 3465

¿Tiene Alguna Pregunta?

Direccion de correo electronico

Numero de telefono

1kW Transmisor FM estereo DDS con RDS y procesamiento de audio. Overview

1kW Transmisor FM estereo DDS con RDS y procesamiento de audio. Overview

¿Qué versión necesitas?

Cómo seleccionar la versión óptima para sus necesidades de transmisión.

Elegir la versión correcta de su transmisor FM es crucial para la eficiencia operativa y para cumplir con sus objetivos de transmisión específicos. Ofrecemos sistemas diseñados profesionalmente que cubren el 90% de los requisitos del cliente directamente desde el primer momento., Garantizamos que obtendrá la funcionalidad exacta que necesita para su estación.

Estos son los dos principales, Versiones profesionales de nuestros transmisores FM:

◼ Versión estéreo con RDS y procesamiento de audio Cualquier emisora que priorice la alta calidad de audio., separación estéreo profesional, y funcionalidad dinámica del Sistema de Datos de Radio (RDS) para mostrar el nombre de la estación., títulos de canciones, o eslóganes. Esta es la opción con más funciones para los modernos, radiodifusión profesional.

Rendimiento y cumplimiento óptimos: ¿Por qué elegir esta versión?

Si busca un transmisor que combine una transmisión potente con un estricto cumplimiento legal, Esta versión es la opción definitiva. Elimina la complejidad tanto para locutores principiantes como para los más experimentados.

• Listo para principiantes: la unidad cuenta con ajuste automático del nivel de audio., asegurando su1000 El transmisor Watt siempre cumple con las especificaciones del regulador estatal. Comience a transmitir legalmente y sin complicaciones.

• Calidad profesional: Ideal para usuarios experimentados que priorizan la eficiencia. Incluye todo en una sola carcasa., Minimizando el tiempo de instalación y el desorden de cables.

Procesamiento de audio inteligente para un alcance máximo

Nuestros procesadores de audio internos están diseñados para brindarle una ventaja competitiva:

• El procesamiento mantiene el nivel de audio ALTO, lo que permite que su emisora compita eficazmente con otras en el dial.

• Fundamentalmente, evita la desviación excesiva, Garantizar que su potente señal siga siendo legal y cumpla con todos los requisitos de permisos.

• Esta versión logra a la perfección el delicado equilibrio entre el máximo volumen y el mantenimiento de una señal legal.

\'Audio

Las entradas de audio son balanceadas, con una impedancia estándar de la industria de 600 ohmios y +4 dBu, y utilizan conectores XLR.

Además, Esta versión INCLUYE RDS. Esto permite que todos vean el nombre de tu emisora y más información desplazándose por la pantalla de la radio del coche.

El RDS no es un RDS cualquiera., Es un sistema RDS dinámico totalmente programable. Esto significa que el transmisor se puede conectar a un PC mediante un cable USB. El RDS se puede cambiar sobre la marcha en tiempo real utilizando el control USB para PC que se muestra a continuación.

◼ Versión MPX Ingenieros experimentados que se encargan del procesamiento de audio externo y la codificación estéreo fuera del transmisor. Esta versión acepta una señal compuesta preprocesada y codificada (MPX) para modulación directa., Ofrece el máximo control al experto en la cadena de audio.

Entrada MPX sin comprimir de calidad profesional

Esta versión está disponible específicamente para usuarios experimentados que requieren una solución directa., Entrada MPX sin procesar para procesamiento de señal externo.

1. Inclinación cero para procesadores multibanda

• El requisito absoluto para un procesamiento profesional es una respuesta plana en bajas frecuencias. Como lo demuestra nuestra prueba de onda cuadrada de 160 Hz., Nuestra entrada proporciona una onda cuadrada perfecta sin inclinación. Esto permite que su procesador externo mantenga un control absoluto sobre la modulación., Garantizando el máximo volumen y una señal legal sin artefactos de baja frecuencia.

\'Prueba

2. Arquitectura ultraestable de VCO Hartley y PLL lento.

Un rendimiento superior comienza con una base estable. Nuestra empresa, con sede en Hartley,, El VCO push-pull de acoplamiento ligero es tan estable que se mantiene dentro de los 10 kHz de su frecuencia incluso con el PLL apagado. Esta estabilidad inherente conlleva dos ventajas de rendimiento fundamentales:

• Ruido ultrabajo: Debido a que el VCO es naturalmente estable, El PLL solo necesita realizar correcciones microscópicas (menos de 300 Hz)., El resultado es un nivel de ruido excepcionalmente limpio y transparente.

• Preservación de las bajas frecuencias: Mediante un filtrado de paso bajo intenso de la tensión de control del PLL a tan solo unos pocos Hz., Garantizamos que las notas graves de 30 Hz atraviesen el varicap sin ninguna alteración. Esto preserva la respuesta esencial de baja frecuencia que exigen los procesadores de audio de alto rendimiento.

Resultado: Esto preserva la respuesta de audio de baja frecuencia esencial que exigen los procesadores de audio de alto rendimiento.

¿Necesitas personalización?
Entendemos que existen requisitos personalizados. Si necesita versiones alternativas (por ejemplo, solo estéreo, Sin síndrome de dificultad respiratoria (SDR), sin procesamiento), Podemos adaptar estas solicitudes a su configuración técnica específica.

Contacta con nuestros expertos
Si aún no estás seguro, Siempre puede ponerse en contacto con nosotros en: info@aareff.com o contáctanos por WhatsApp: +1 829 6980733 y con mucho gusto te asesoraremos.

Maximiza tu alcance: Antenas profesionales

Este transmisor de alto rendimiento funcionará a la perfección con cualquier antena de 50 ohmios con una potencia nominal de 1000 W o superior. Sin embargo,, Combinarlo con una antena de alta ganancia Aareff multiplicará drásticamente su potencia radiada isotrópica efectiva (PIRE).

¿Necesita una solución completa lista para emitir?

Olvídese de las conjeturas. Nuestro 2,5 kW, 5 kW, Los paquetes de 10 kW EIRP incluyen este mismo transmisor de 1 kW, junto con un cable coaxial de primera calidad y antenas perfectamente adaptadas.

VER SISTEMAS EIRP COMPLETOS

Diseño robusto de construcción y cerramiento

Este sistema de 1 kW está alojado en una robusta carcasa., Configuración de doble gabinete (1x 3U), 1 unidad de 2U) diseñada para adaptarse a cualquier rack estándar de 19 pulgadas. Fabricada con acero de alta resistencia de calibre 16., La estructura metálica soporta altas tensiones., Requisitos de grado militar. El recubrimiento de polvo negro satinado horneado proporciona una alta resistencia a los arañazos., Superficie inoxidable.

Cumple totalmente con las normativas CE y FCC.

La versión estéreo con procesamiento de audio cumple con todas las normas reglamentarias de fábrica. Si nos envía una copia de su permiso de transmisión, Configuraremos la unidad según sus especificaciones locales antes del envío. Este equipo cumple estrictamente con las normas armonizadas UE/CE y los requisitos técnicos de la FCC. Ver detalles de cumplimiento .

RDS (Sistema de Datos de Radio) Dinámico Incluido

\'Icono

La versión estéreo incluye RDS dinámico totalmente programable. Conecte el transmisor a un PC mediante USB., El circuito extraerá automáticamente el nombre del artista y la canción de tu software de reproducción de DJ (como Zara Studio) y los transmitirá a las radios de los coches. Obtén más información sobre la configuración de RDS .

Resiliencia ante ROE: El transistor BLF188XR

El corazón de la etapa de salida final de este modelo es el transistor de potencia RF LDMOS BLF188XR. La designación 'XR' significa 'extremadamente robusto'., ' lo que indica que está diseñado para los entornos de ingeniería más exigentes.

Protección VSWR sin tiempo de inactividad:

Resistencia a temperaturas extremas: rendimiento continuo 24/7

Durabilidad comprobada en campo: Esta unidad está diseñada para los entornos más exigentes del mundo. El diseño original se implementó con éxito en África Oriental hace cinco años y permanece en pleno funcionamiento las 24 horas del día, los 7 días de la semana., soportando intensamente, calor continuo.

Protección inteligente y recuperación automática: Nuestro avanzado sistema de protección garantiza la longevidad de su inversión., Proporcionar mecanismos de seguridad automáticos sin interrupciones abruptas.

El beneficio: En caso de calor extremo o daños en la antena., La potencia se reduce de forma segura. Una vez resuelto, La unidad restablece la potencia total., minimizar el tiempo de inactividad de la estación.

CONEXIÓN Y MONITOREO REMOTO

Mantente conectado a tu transmisor en cualquier lugar y en cualquier momento. Con la opción de control remoto de AAREFF, puedes monitorear y gestionar datos críticos de rendimiento en tiempo real sin necesidad de desplazarte al sitio.

  • Interfaz Web y Acceso Seguro – accede a tu transmisor desde cualquier navegador
  • Monitoreo en Tiempo Real – potencia directa/reflejada, ROE (VSWR), temperatura y voltaje de alimentación
  • Funciones de Control Remoto – enciende/apaga el RF, ajusta los niveles de potencia, cambia y afina la frecuencia
  • Conectividad Flexible – conéctate fácilmente vía LAN, VPN o nuestra interfaz web segura — diseñada para funcionar incluso detrás de firewalls.

Esta función no solo brinda a los ingenieros las herramientas que necesitan, sino que también ofrece tranquilidad a los responsables de la emisora al reducir el tiempo de inactividad, disminuir los costos de mantenimiento y asegurar que tu transmisión funcione sin problemas las 24 horas del día.

Interfaz Web de Control Remoto AAREFF
Interfaz Web de Control Remoto AAREFF

Lo Que Ves en el Panel de Monitoreo Remoto

La interfaz de control remoto de AAREFF ofrece a los ingenieros una visión completa del estado del transmisor y del sistema en tiempo real:

  • Información de Conexión y Dispositivo – estado en línea/fuera de línea, IP LAN y externa, ID del dispositivo
  • Rendimiento del Sistema – carga de CPU, tipo de procesador, uso de disco, uso de memoria, estado de bloqueo
  • Condiciones de Operación – temperatura interna, voltajes de alimentación, estados de calibración
  • Parámetros del Transmisor – frecuencia, potencia directa, ROE (VSWR), voltaje de fase, control DDS/PLL
  • Alarmas en Tiempo Real – alertas instantáneas cuando los parámetros salen de rango

Desde cualquier lugar del mundo, puedes monitorear, diagnosticar y controlar de forma segura tu transmisor FM AAREFF, asegurando el máximo tiempo en aire y tranquilidad.

Interfaz Web de Control Remoto AAREFF

Registro Interno del Microprocesador

Cada transmisor AAREFF está supervisado por un microprocesador integrado que registra continuamente la actividad del sistema. El registro interno ofrece a los ingenieros actualizaciones precisas y con marca de tiempo sobre las condiciones de operación y los datos de transmisión.

  • Eventos con Marca de Tiempo – registros detallados de todos los cambios y actualizaciones
  • Estado de Operación – estado de bloqueo PLL, frecuencia, potencia de salida RF
  • Parámetros en Vivo – voltaje de fase, niveles de VCO, valores de calibración, registros DDS
  • Información del Dispositivo – ID único del transmisor e identificadores del sistema
  • Actualizaciones de Configuración – registros de ajustes de frecuencia y cambios de parámetros
  • Actividad RDS – registro de mensajes de texto, códigos PI de programa, códigos PTY y estado de la portadora a 57kHz
  • Datos de Diagnóstico – salidas de registros de bajo nivel para resolución de problemas

Este nivel de transparencia garantiza que los ingenieros puedan seguir el rendimiento, confirmar configuraciones y diagnosticar problemas rápidamente, ya sea en el sitio o conectados de forma remota.

Interfaz Web de Control Remoto AAREFF

Panel de Control Basado en Web

La interfaz remota de AAREFF permite a los ingenieros configurar los ajustes del transmisor y del RDS directamente desde cualquier navegador, brindando total flexibilidad y control instantáneo.

  • Frecuencia y Potencia – establece la frecuencia de operación y ajusta la potencia RF de forma remota
  • Calibración DDS – ajusta finamente la síntesis digital para una operación precisa
  • Texto RDS – edita los mensajes de texto de la emisora en tiempo real
  • Identificación del Programa – configura los códigos PI y los tipos PTY
  • Control de Portadora RDS – activa o desactiva instantáneamente la subportadora de 57 kHz
  • Comandos de Servicio – ingresa comandos avanzados para mantenimiento

Con este panel de control seguro basado en la web, puedes gestionar tu transmisor y los datos RDS desde cualquier parte del mundo.


Cumplimiento

La versión estéreo con procesamiento y limitador de audio cumple con todos los estándares normativos exigidos desde el primer momento y preconfigurado. De hecho, si nos envía una copia de su permiso y sus condiciones, lo configuraremos exactamente según las especificaciones. Este equipo cumple con los estándares armonizados de la UE/CE y los requisitos técnicos de la FCC para la transmisión de FM. Obtenga más detalles sobre nuestro cumplimiento de los estándares regulatorios.

Frecuencia, Potencia y Desviación

La frecuencia y el nivel de potencia son fáciles de cambiar, pero no tanto como para que alguien sin experiencia pueda simplemente presionar un botón en el frente, eso sería demasiado fácil y peligroso. Llegamos a un compromiso con esto, colocamos estos controles en la parte inferior de la unidad. Para llegar a ellos, simplemente deslice la unidad fuera del bastidor, gírela y los pequeños interruptores DIP le permitirán cambiar la frecuencia y los potenciómetros de ajuste para el nivel de potencia y desviación.






CLIENTES
NOSOTROS
CONTACTENOS
TECH
TERMINOS

©2026 Aareff Systems

USER MANUAL


1kW Transmisor FM estereo DDS con RDS y procesamiento de audio

USO PREVISTO

i. El equipo descrito en este documento solo puede utilizarse de forma permanente en una ubicación predefinida con una licencia o autorización del regulador del espectro radioeléctrico de su país o estado miembro de la UE.

ii. El instalador debe tener habilidades competentes en ingeniería de RF a su disposición., Tenga en cuenta la compatibilidad electromagnética (EMC) y comprenda los sistemas de radiofrecuencia. La instalación final debe cumplir con los parámetros técnicos de la UE y EE. UU., y el nivel máximo de desviación de audio para la señal MPX compuesta completa debe ajustarse a un máximo absoluto de +/-75 kHz.

REQUISITOS DE EE. UU. Sección 2.1047 Características de modulación y sección 2.1049 Ancho de banda ocupado en:
http://www.gpo.gov/fdsys/granule/CFR-2011-title47-vol1/CFR-2011-title47-vol1-sec2-1047/content-detail.html

REQUISITOS DE LA UE. Sección 8 Limitador de procesamiento de audio en:
https://www.aareff.com/ETR132.pdf



CONECTAR LA ANTENA A LA SALIDA RF

La ANTENA es muy importante, verifique que esté instalada y lista para usar. NUNCA ENCIENDA UN TRANSMISOR O AMPLIFICADOR DE RF SIN UNA ANTENA CONECTADA.

ENCHUFE EL CABLE DE LA ANTENA EN EL TRANSMISOR . Asegúrese de que las conexiones estén apretadas, ya que las conexiones sueltas y deficientes pueden causar quemaduras por radiofrecuencia al personal, ruido severo en la transmisión y un ancho de banda de radiofrecuencia excesivo. Nunca se debe operar un transmisor sin una antena. NO ENCHUFE EL CABLE DE ALIMENTACIÓN EN ESTA ETAPA .

Bajo NINGUNA CIRCUNSTANCIA se debe montar y utilizar la antena a nivel del suelo o a unos pocos metros del personal.

Se debe utilizar una antena sintonizada con el cable coaxial de 50 ohmios. Esto debería dar una pérdida de retorno ideal de 16dB (SWR 1.4) o mejor a la frecuencia de operación. El enchufe RF debe ser PL259 (UHF) o tipo N, dependiendo de cuál esté instalado en el transmisor FM.

Asegúrese de que todas las conexiones de la antena estén bien, esto es importante ya que las conexiones deficientes y las uniones soldadas pueden causar quemaduras de RF al personal, ruido severo en la transmisión y un ancho de banda de RF excesivo. NO conecte la antena al transmisor todavía.

Idealmente, la antena para este transmisor debe montarse a 20 metros de altura y alejada de cualquier objeto circundante para obtener el máximo alcance y, lo que es más importante, reducir el riesgo de radiación de radiofrecuencia para el personal. Cuando se monta a 20 metros de altura sobre el suelo y se utiliza1000 vatios de potencia del transmisor, las mediciones de densidad de flujo de potencia realizadas a nivel del suelo directamente debajo de las antenas descritas anteriormente muestran menos de 1 W/m2. Varios países europeos utilizan un valor para la densidad de flujo de potencia de 10 W/m2 como base para considerar si un área es segura o no. El tema de los límites de radiación de radiofrecuencia es polémico y el trabajo en este campo continúa en todo el mundo.

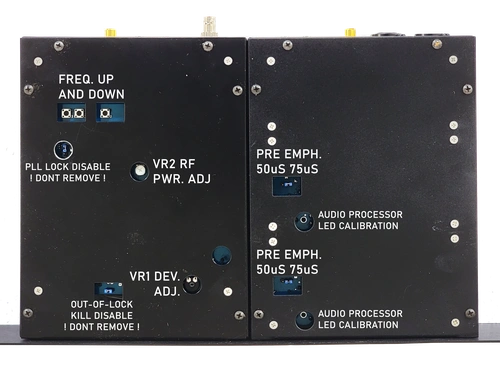

CONTROLES DEL PANEL INFERIOR

Gire el transmisor boca abajo para localizar los siguientes controles:

Si tienes el último modelo, Entonces tendrás los siguientes componentes:

  • VR2 - Control de potencia de salida de RF
  • Dos botones pequeños para subir y bajar la frecuencia.
  • VR1 - Control de desviación de FM

TENGA CUIDADO de no ser demasiado brusco, Estos controles son solo pequeños potenciómetros e interruptores montados en la placa de circuito impreso y pueden dañarse si se fuerzan excesivamente. Necesitará un destornillador eléctrico pequeño para ajustarlos.




ESTABLECER LA SALIDA DE POTENCIA DE RF A CERO

Si está conectado directamente a una antena, Como medida de seguridad, ajuste el regulador VR2 RF PWR. ADJ completamente en sentido antihorario. En esta posición, la salida del transmisor no tendrá salida de RF., Se reduce a cero. ¡IMPORTANTE! Esto es para evitar interferencias en el espectro radioeléctrico si no está en la frecuencia correcta o no está configurado correctamente.



 Overview

ESTABLECER LA FRECUENCIA

Localice los dos pequeños botones para subir y bajar la frecuencia. Estos botones se utilizan para subir o bajar la frecuencia. Al presionarlos,, Notarás que la frecuencia en la pantalla digital cambia. Es importante seleccionar la frecuencia correctamente., Si no lo haces, Es posible transmitir en una frecuencia no autorizada.

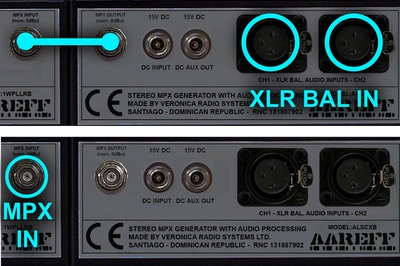

CONEXIÓN DE LA BANDA BASE DE AUDIO

Versión estéreo La versión estéreo utiliza una entrada XLR balanceada estándar (+4 dBu nom.) y también ofrece la opción de entrada MPX directa. Su funcionamiento es muy sencillo. Con el interruptor hacia arriba se activa la entrada XLR estéreo y hacia abajo se activa la entrada MPX directa. En el modo MPX, El RDS continúa funcionando internamente y se mezcla con la señal MPX entrante. Si la MPX entrante contiene RDS de otra fuente, Luego, el RDS interno se puede desactivar de forma permanente a través del control USB de la PC.

Versión MPX La versión MPX es exactamente la misma que la versión estéreo., La única diferencia es que se omiten los conectores XLR y el interruptor, y no hay RDS de serie. Se puede instalar fácilmente como opción., Contáctanos si esto te interesa.




COMPROBACIÓN DE LA DESVIACIÓN DE AUDIO

Durante la fabricación y la prueba, la desviación de audio se establecerá en la línea estándar de transmisión de un pico de +8 dBu para una desviación máxima de +/-75 KHz a 88,0 MHz. Existe una alta posibilidad de que este no sea del mismo nivel que la fuente de audio de su estudio, limitador de audio externo y/o dispositivo de procesamiento, generador estéreo MPX y/o generador RDS. Debe verificar esto, ya que una desviación excesiva puede causar interferencias en el canal adyacente a otros usuarios del espectro de radio.

SIN EQUIPO DE PRUEBA

La desviación de audio es difícil de medir sin el equipo de prueba adecuado y el método descrito aquí no puede reemplazar el equipo de prueba adecuado; sin embargo, si su regulador permite este método, es posible verificar la desviación muy cerca del nivel correcto usando una comparación relativa. Use un receptor de radio sintonizado en una estación de radio conocida de alta calidad, alto presupuesto y reputación. Por ejemplo, en el Reino Unido sería una estación nacional de la BBC. Alimente la salida de audio del receptor de radio a algún medidor VU o indicación de nivel en un mezclador u otro equipo de audio. Mire cuidadosamente los picos de nivel de medición. Notará el pico del medidor constantemente en un nivel específico, tome nota de esto. Coloque la antena del receptor de radio lo más cerca posible del recinto de su transmisor. Vuelva a sintonizar el receptor de radio a la frecuencia de su transmisor. Mira la medición de nuevo. Ajuste VR1 DEV. ADJ. para que su audio alcance constantemente un pico un poco más bajo que el nivel que anotó. Cuando hayas logrado esto tu desviación es un poco más baja o cercana al nivel legal. El motivo de esta configuración es que es legal subdesviarse, pero no es legal sobredesviarse, con falta de equipo de prueba.

Es mejor estar subdesviado para evitar la interferencia de canales adyacentes hasta que tenga disponible el equipo de prueba adecuado.

CON EQUIPO DE PRUEBA

Conecte el transmisor mediante un acoplador y una carga ficticia a un analizador de espectro, un analizador de modulación o un medidor de desviación. Ajuste VR2 RF PWR. ADJ completamente en sentido ANTIHORARIO. Ajuste VR1 DEV. ADJ. para la desviación correcta en el equipo de prueba.


CONFIGURAR EL NIVEL DE SALIDA DE POTENCIA RF

Localice el control de potencia VR2 RF PWR. ADJ. Si siguió los párrafos anteriores, este control de potencia debe estar en el sentido contrario a las agujas del reloj. En la posición totalmente en el sentido de las agujas del reloj, la salida del transmisor está en su máxima salida de RF. Verifique que el interruptor en el panel frontal esté en FWD. Ajuste este control al nivel de potencia deseado. ¡EL TRANSMISOR YA ESTÁ AL AIRE!


CONTROL DE PC POR USB

Descarga nuestra aplicación gratuita para PC que se conecta 'plug and play' al transmisor / excitador PLL DDS a través de USB. Puedes ver el estado del PLL y cambiar la frecuencia y la potencia directamente desde la interfaz del PC. Si eliges agregar la tarjeta RDS opcional, también puedes cambiar el PI, PTY y el texto desplazable de la radio desde la interfaz.

A continuación, se encuentran los enlaces de descarga para Windows:
https://www.aareff.com/1wpllm/pll14.4/pll14.exe
https://www.aareff.com/1wpllm/pll14.4/pll14.zip

Al hacer clic en estos enlaces, Windows puede mostrarte una advertencia de que el software proviene de un editor desconocido. Te aseguramos que nosotros escribimos las aplicaciones y que los archivos son completamente seguros, están libres de virus y provienen de nuestro dominio registrado www.aareff.com, que puedes verificar en https://lookup.icann.org/en/lookup

Estado normal cuando el dispositivo está conectado: el PLL está BLOQUEADO con una potencia de salida de 0.85W y una fase PLL de 2.33V

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Estado del Dispositivo

Esto muestra lo que sucede si el dispositivo pierde su bloqueo. Simulamos una falla colocando nuestros dedos en las bobinas del oscilador.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - NO BLOQUEADO

Esto muestra el regreso a la normalidad con el comando del usuario FREQ:106.7 escrito en el cuadro de entrada a continuación. Se puede establecer un valor entre 87.5 y 108.0 MHz.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Cambio de Frecuencia

Después de presionar 'Enviar:', la pantalla muestra FRECUENCIA ACTUALIZADA 106.7 junto con otra información técnica. Esto hace que el transmisor cambie de frecuencia.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Confirmación de Cambio de Frecuencia

Esto muestra otro comando, RDS-PI:ABCD escrito para dispositivos con la tarjeta RDS.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Cambio de RDS PI

Después de presionar 'Enviar:', la pantalla muestra RDS-PI ACTUALIZADO: ABCD, actualizando instantáneamente el código PI de RDS.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Confirmación de Cambio de RDS PI

Esto muestra dos ejemplos adicionales de comandos RDS:
RDS-TEXT:[escribe tu mensaje aquí]
RDS-PTY:[número de 0 a 31]
El texto es ASCII simple de hasta 60 caracteres y los códigos PTY válidos se muestran a continuación.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Ejemplo de Texto y PTY de RDS

A continuación, se muestran los comandos disponibles para el control de PC por USB, así como los códigos PTY para el tipo de programa. Seguiremos desarrollando mejoras y agregando más comandos útiles a esta aplicación en el futuro. Sigue consultando esta página para más detalles.

◼ DEVICE-ID
◼ STATUS
◼ FREQ:[87.5 a 108.0]
◼ DDS-ADJ:[-1,0 o 1]
◼ PWR:[0 a 1]
◼ RDS-PTY: [0 a 31 lista de códigos PTY]
◼ RDS-PI: [0000 a FFFF]
◼ RDS-TEXT:[hasta 60 caracteres.]
◼ RDS-ON
◼ RDS-OFF

Comandos adicionales tras la actualización de firmware de octubre de 2025

◼ RDS-PS:[Cualquier string de hasta 8 caracteres. ]
◼ RDS-MS:[0 o 1]
◼ RDS-TP:[0 o 1]
◼ RDS-TA:[0 o 1]
◼ RDS-AFNUM:[0 a 15]
◼ RDS-AF:[Hasta 15 freq. con formato, por ejemplo: 88.1, 88.7, 94.8]
◼ RDS-DI:[Entero de 0 a 31]
◼ RDS-RT:[Cualquier string de hasta 60 caracteres.]
◼ RDS-SCROLL:[0 o 1]



FUNCIONAMIENTO NORMAL

En las unidades con ventiladores, debería oírse el ventilador de refrigeración. El ventilador aspira el aire por la parte delantera y expulsa el aire caliente por las rejillas traseras. Es importante mantener estas rejillas de ventilación despejadas. El indicador delantero debería iluminarse en AZUL.

El medidor del panel frontal debería mostrar1000 vatios. Si la potencia del transmisor está configurada al máximo, pero solo se ve entre el 15 y el 20 % de la potencia en el medidor., Es casi seguro, 99% seguro, Tiene un problema grave con la antena, como cortocircuitos o roturas en el conector del cable coaxial, o si la antena está mal montada. Esto es normal y el transmisor reduce la potencia automáticamente para protegerse de daños permanentes. Si soluciona el problema del conector..., Cables o conjunto de antena en cortocircuito o rotos, La potencia volverá al 100%.


Especificacion RF

Todas las medidas indicadas se realizaron a 220 V CA a 27 grados. Celsius temperatura ambiente a menos que se indique.

Potencia de salida Adj. 1-1000 Vatios en 50 ohmios
Emisiones espurias Menos de -75 dB ref al portador
Emisiones armónicas Menos de -70 dB ref al portador
Estabilidad de frecuencia +/- 1 KHz max. tip. +/-300 Hz
Estabilidad de la sensibilidad a la desviacion +/-2 % max.
Ajuste fino de frecuencia > +/- 1000 Hz
Rango de frecuencias 87,5 a 108 MHz en pasos de 100 KHz
Silenciamiento de RF fuera de bloqueo Menos de -70 dB ref al portador
AM residual Menos del 0,5 %
AM síncrona Menos del 0,5 %
Robustez RF Cualquier fase VSWR o periodo de tiempo
Conector de salida DIN-716
Temperatura de funcionamiento -20 a +40 °C

Especificacion AF


pre-enfasis (50 uS/ 75 uS/ Ninguno) Seleccionable
Conector de entrada de audio Zocalos no balanceados tipo Phono/RCA
Sensibilidad de entrada de audio +4 dBu para +/- 75 KHz dev.

Version MPX Procesador de audio y estereo
Relacion señal a ruido 80dB 65dB
Respuesta frecuente 30Hz-76KHz 30Hz-15KHz
Distorsion de audioMejor que 0.1% / 60dB THDMejor que 0.1% / 60dB THD

Especificacion de CA


Voltaje de entrada 90-264 V CA 135-370 V CC 47-63 Hz
Potencia de entrada1400 W para1000 W RF OUT con RF SWR inferior a 1,5
Humedad de trabajo 20-90% HR sin condensacion
Estandares de seguridad UL60950-1 TUV EN60950-1 BSMI CNS14336 CCC GB4943 J60950-1 aprobado
Emision CEM Cumplimiento de EN55022 clase B EN61000-3-2 3 FCC PARTE 15 / CISPR22 clase B CNS13438 clase B GB17625.1
Inmunidad EMC Cumplimiento de EN61000-4-2 3 4 5 6 8 11 criterio de nivel de industria ligera A

MANTENIMIENTO

El único mantenimiento que necesita el amplificador es una limpieza periódica. Después de varias semanas de uso continuo las 24 horas del día, los 7 días de la semana (especificado a continuación), el amplificador debe apagarse y desconectarse. Un técnico o ingeniero debe quitar la tapa superior quitando los tornillos autorroscantes. Usando una brocha suave nueva y limpia con una manguera de aspiradora, el polvo debe cepillarse suavemente y aspirarse de todas las áreas internas. Preste especial atención a los ventiladores reales en la parte trasera y la ventilación del ventilador en la parte delantera.

La siguiente tabla muestra el número recomendado de semanas que se debe realizar la limpieza para algunas áreas ambientales típicas.

SEMANAS SALADO ARENOSO POLVORIENTO PÚBLICO LIMPIO
4
6
8
12

No ajuste ningún control interno configurado de fábrica.

Bajo NINGUNA CIRCUNSTANCIA se deben realizar ajustes a los controles internos. Dichos ajustes podrían dañar la unidad e invalidar la garantía y también causar serias interferencias a otros usuarios del espectro electromagnético.


REQUISITOS TÉCNICOS DE EE. UU.

Algunas versiones de este transmisor no incluyen limitación de audio interna. Para mantener el cumplimiento de las reglas de la FCC y los requisitos técnicos, la fuente/alimentación de audio debe tener un nivel controlado para evitar una desviación excesiva y un uso excesivo del ancho de banda por medio de un limitador de audio externo y/o un dispositivo de procesamiento, un generador estéreo MPX y/o un generador RDS. Más información sobre esto está en la sección 2.1047 Características de modulación y la sección 2.1049 Ancho de banda ocupado en http://www.gpo.gov/fdsys/granule/CFR-2011-title47-vol1/CFR-2011-title47-vol1-sec2- 1047/contenido-detalle.html

REQUISITOS REGLAMENTARIOS DE LA UE

Algunas versiones de este transmisor no incluyen limitación de audio interna. Para mantener el cumplimiento con el estándar EU ETSI, la fuente/alimentación de audio debe tener un nivel controlado para evitar una desviación excesiva y un uso excesivo del ancho de banda por medio de un limitador de audio externo y/o un dispositivo de procesamiento, un generador estéreo MPX y/o un generador RDS. Más información al respecto en la sección 8 Limitador de procesamiento de audio en https://www.aareff.com/ETR132.pdf

Este producto cumple con la directiva EMC de la Unión Europea. Para cumplir con esta directiva, el usuario o instalador debe seguir las instrucciones de cableado en este manual del usuario.

Este equipo no está diseñado para que lo instale un usuario final no calificado, el instalador debe tener habilidades competentes de ingeniería de RF y conocimiento de EMC a su disposición. Todo el sistema de transmisión, incluido el sistema de antena y la limitación de audio externa, debe instalarse en la UE de acuerdo con el documento ETR132, una copia de este está disponible en https://www.aareff.com/ETR132.pdf


AVISO LEGAL

Vendemos este equipo a profesionales y organizaciones de buena fe, se utilizará correcta y legalmente. Casi todos los países del mundo requieren licencias para este tipo de equipo. Es responsabilidad del cliente verificar las leyes, directivas, reglamentos y requisitos de licencia pertinentes antes de instalar o poner en servicio este producto con un sistema de antena. Usted, el cliente o usuario acepta defender, indemnizar y eximir de responsabilidad a Aareff Systems Limited, sus empleados y agentes, de cualquier reclamo, acción o demanda, incluidos, entre otros, los honorarios legales y contables, que aleguen o resulten del uso indebido o ilegal de este equipo


DECLARACIÓN DE CONFORMIDAD

Unión Europea

Por la presente declaramos que este equipo cumple con;
• ETS 300384 Norma armonizada de telecomunicaciones europeas cuando se utiliza con un limitador de compresor de audio suministrado y probado por Aareff
• EN 301489-11 V1.3.1 (2006-05) EMC Compatibilidad electromagnética cuando se utiliza con un cable de alimentación de CA de 1 metro suministrado. Si el ingeniero de instalación necesita extender este cable, este y el cable de entrada de audio no deben tener más de 3 metros de longitud para cumplir con la directiva • .
• 2006/95/EC Directiva (2006-12) LVD Directiva de Bajo Voltaje.

Es posible el cumplimiento del equipo con equipos de y en conjunto con otros fabricantes, pero como esto está fuera del control de Aareff Systems, Aareff Systems no puede o se espera que garantice el cumplimiento en esta situación.

Estados Unidos

La siguiente lista son los requisitos técnicos de la FCC para la transmisión de FM. Confirmamos y verificamos que este transmisor cumple con los requisitos técnicos.

47 CFR Capítulo I Secciones de la Comisión Federal de Comunicaciones:
• 73.1560, 2.1046 Potencia de RF.
• 73.1545, 2.1055 Estabilidad de Frecuencia.
• 73.317, 2.1049 (e)(3) Limitación de emisión, máscara de emisión.
• 73.317, 2.1057, 2.1051 Límites de emisión, emisiones espurias en el terminal de la antena.
• 73.317, 2.1057, 2.1053 Límites de emisión, intensidad de campo de emisiones espúreas.


ROHS

Todos los componentes utilizados en este aparato cumplen con RoHS y no contienen por encima de los límites especificados en ninguna de las siguientes sustancias restringidas:

  • Dirigir
  • Cromo hexavalente
  • Mercurio
  • Cadmio
  • Bifenilos polibromados (PBB's)
  • Difeniléteres polibromados (PBDE)

FIN DE VIDA DEL PRODUCTO

Este aparato NO debe desecharse con otros residuos domésticos.

Estamos totalmente comprometidos a mantener nuestras responsabilidades con el medio ambiente. Los propietarios de aparatos que hayan llegado al final de su vida útil pueden devolvérnoslos para su reciclaje, reacondicionamiento, reutilización o eliminación adecuada. Deberá pagar el servicio postal de menor costo disponible para enviarnos el aparato. Antes del envío, póngase en contacto con nosotros para obtener información más importante.


© 2023 AAREFF SYSTEMS LIMITED

RESERVADOS TODOS LOS DERECHOS. Aareff es una marca comercial de Aareff Transmission Systems. Todo el contenido de este documento, incluidos, entre otros, las imágenes, los logotipos, el texto y las ilustraciones, están protegidos por derechos de autor, marcas registradas y otros derechos de propiedad intelectual que son propiedad y están controlados por Aareff Transmission Systems o por otras partes que han autorizado su material a Aareff. Sistemas de Transmisión. Este documento, en parte o en su totalidad, no puede copiarse, reproducirse, volver a publicarse, cargarse, publicarse o distribuirse de ninguna manera, incluso por correo electrónico, ftp o cualquier otro medio electrónico.

Se ha tenido todo el cuidado en la preparación de este documento, pueden haber ocurrido errores en el contenido, tipográficos o de otro tipo. Si tiene comentarios sobre su precisión, comuníquese con Aareff Systems Limited (Reino Unido)


WhatsApp Support from an Engineer
0.0187220573425

PANEL FRONTAL DEL CONDUCTOR

\'Panel

1 Modelo de transmisor
2 Fabricante
3 Indicador de encendido
4a Entrada de audio del canal 1 -6 dBu Inicio del control automático de ganancia (AGC)
4b Entrada de audio del canal 1 -6 dBu Inicio de limitación
4c Entrada de audio del canal 1 - Limitación estricta de -6 dBu
5a Entrada de audio del canal 2 -6 dBu Inicio del control automático de ganancia (AGC)
5b Entrada de audio del canal 2 -6 dBu Inicio de limitación
5c Entrada de audio del canal 2 - Limitación estricta de -6 dBu
6 Indicador de potencia y bloqueo (rojo desbloqueado), AZUL bloqueado)
7 Contador de frecuencia
