Clic aquí para manual de usuario |
Ideal para transmisiones de radio de hasta 9 millas |
11 dB de ganancia de RF |
Banda ancha 'No Tune' de 87.5MHz a 108MHz |
Entrada VSWR menor que 1.3 |
Funciona a 12-15 V CC o 90-260 V CA |
Resistente, cualquier capacidad de desajuste VSWR |
Corriente de suministro CC solo 2.5 amperios |
Muy estable en cualquier desajuste VSWR |
Indicadores LED de alimentación de CC y alimentación de RF |
Tamaño compacto de 230 mm x 153 mm x 65 mm |
Entrada de 50 ohmios BNC y tomas de salida SO-239 |
Emisiones espurias / armónicas mejores que -75dB |

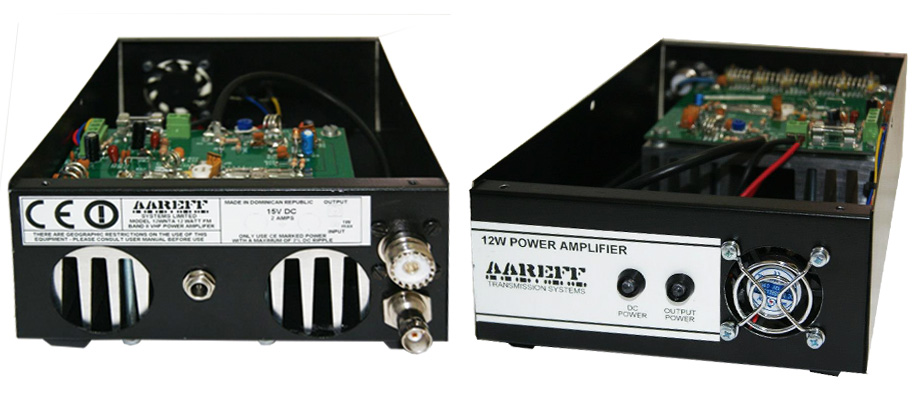

Este amplificador de potencia es un perfecto compañero para nuestro Transmisor PLL y cualquier transmisor de 1W. La RF ganancia provee suficiente potencia para un incremento de 11dB (12 veces!!!).
El diseño del circuito usa transistores discreto, no modulo RF. Esto asegura que cualquier repuesto esté disponible de inmediato. Un cuidadoso diseño del RF provee conversión DC a RD muy eficiente permitiendo que el amplificador trabaje a una temperatura normal en extremados climas caliente. Esto eficientemente le dará al amplificador larga vida y confiabilidad.
Nos apasionan los productos que construimos y tratamos de pensar en todo lo que podemos hacer con nuestros diseños para que sea más fácil y confiable para el cliente. No somos los mejores vendedores, pero somos excelentes ingenieros, así que si tiene alguna pregunta técnica, no dude en enviarnos un correo electrónico.
Esta unidad se suministra en su caja totalmente construida y probada. Los 100-240V AC modelo operara en cualquier fue de corriente estándar en el mundo. Simplemente conecte el amplificador a su transmisor controlador y fuente de poder. La fuente de poder es ajustable entre 1 a 12 watts en control interno. Ajuste no necesario, no requiere prueba. Esta unidad is realmente para enchufar y usar. El amplificador de poder permanecerá estable debajo de un alto SWR y no sufrirá ningún daño.
En la entrega, el equipo está listo para enchufarlo y usarlo. Este sistema de transmisor FM junto con todos nuestros otros productos viene con una garantía limitada de 2 años (ver condiciones de garantía)
Todos estos modelos cumplen con las normas europeas ETS 300384 para R & TTE, EN 301 489-11 para EMC y (LVD) 2006/95 / EC para seguridad, las secciones relevantes de FCC del US 47 CFR Parte 73 para verificación y ITU-R BS.450 -3 (11/01) Transmisión de FM en VHF.
