Antena FM con fuerte soporte magnético


Antena FM con fuerte soporte magnético Main Image

Características

Operación de 87 a 108 MHz
Manejo de potencia máxima de 300 W
Funciona con un transmisor de CC de 250 W y 12 V
Funciona con un transmisor de CC de 100 W y 12 V
Entre +1 a +2dBi Ganancia
Muy fuerte de 13 cm de diámetro. Imán
Manejo del viento de 130 km/h (80 mph)
SWR 1.5 con dos varillas intercambiables
Disponible con tipo PL259 o Macho N
Fuerte 5 mm de diámetro. Varillas de acero inoxidable
Imán cerrado con funda de goma
5mt de cable RG58 A/U

Inc. Envio hacia: ESTADOS UNIDOS

MAGNETIC MOUNT WHIP ANTENNA WITH 10 METRES OF CABLE AND PLUG FITTED (mma)
US$ 152.17
¡5 años! Garantía
GARANTÍA LIMITADA
DE 5 AÑOS
MÁS INFORMACIÓN

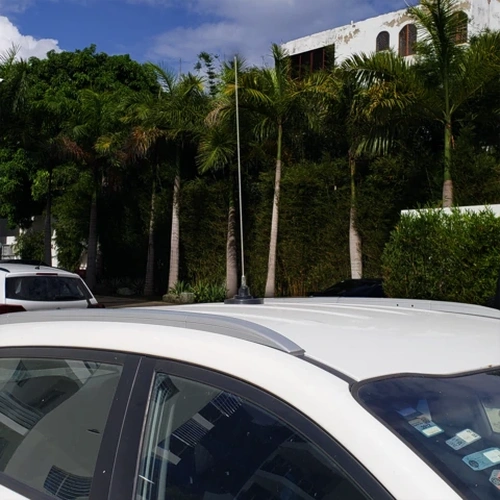

Antena FM con fuerte soporte magnético View From Above

¿Tiene Alguna Pregunta?

Dirección de correo electrónico

Número de teléfono

Sencillez

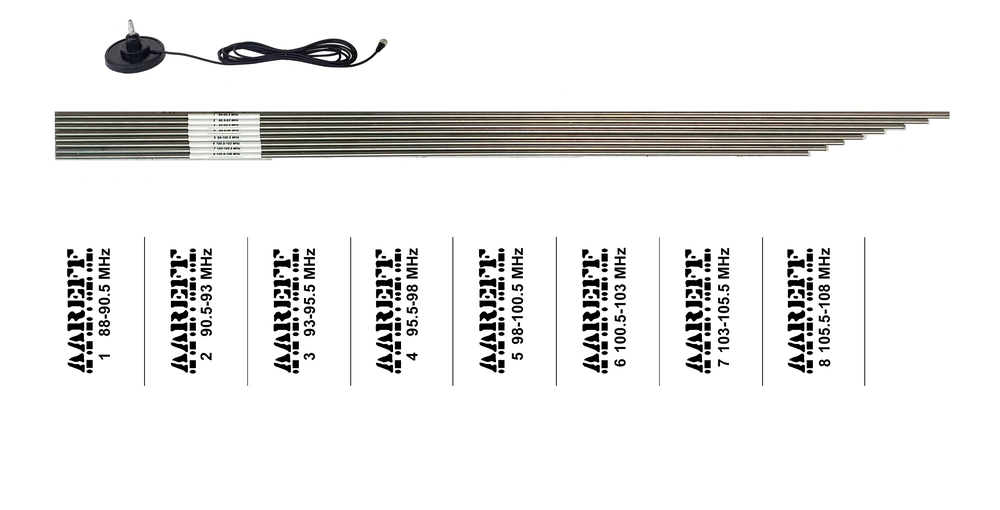

La antena viene en solo tres piezas. La base magnética y 5mt de cable con el conector macho PL259/N son de una sola pieza y luego hay dos varillas de afinación. El largo cubre el rango de frecuencia de 87 a 98 MHz y el corto cubre el rango de frecuencia de 98 a 108 MHz. Los etiquetamos de acuerdo para que no puedas mezclarlos.

Frecuencia 87 a 108 MHz
Banda ancha +/- 5MHz con dos radiadores
Manejo de poder Hasta 300W
Ganancia (hasta el horizonte) +1 a +2 dBi
ROE 1.5 o menos con dos radiadores
Carga de viento Al menos 130 km/h (80 mph)

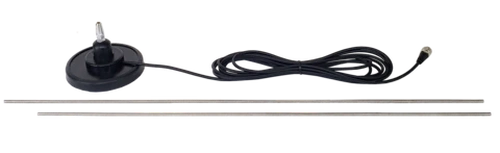

Antena FM con fuerte soporte magnético View From Front

Uso previsto

Llevamos años vendiendo estas antenas a clientes habituales en los Emiratos Árabes Unidos que las utilizan para transmisiones móviles y comentarios en vivo de carreras de camellos. Otro uso puede incluir la configuración móvil temporal para transmitir cuando una torre está fuera de servicio o en tiempos de emergencia nacional o desastre. La antena es muy rápida de desplegar., puede ser tan fácil como estacionar una camioneta o un automóvil en el lugar más alto disponible, colocando la base magnética en el centro del techo y conectando cualquiera de nuestros transmisores desde 100mW hasta 250W. .

Instalación

Esta es la parte facil. Simplemente coloque el diámetro de 13 cm. base magnética en el centro del techo del vehículo. Elija la varilla de acero inoxidable para su frecuencia, el largo es del 87 al 98 y el corto del 98 al 108. La parte plateada de la base magnética tiene un pequeño tornillo en el lateral. Con un pequeño destornillador eléctrico, afloje el tornillo., luego suelte la varilla de frecuencia que ha elegido en el agujero, asegúrese de que vaya hasta el fondo. Luego apriete el tornillo pequeño que asegurará la varilla en su lugar.

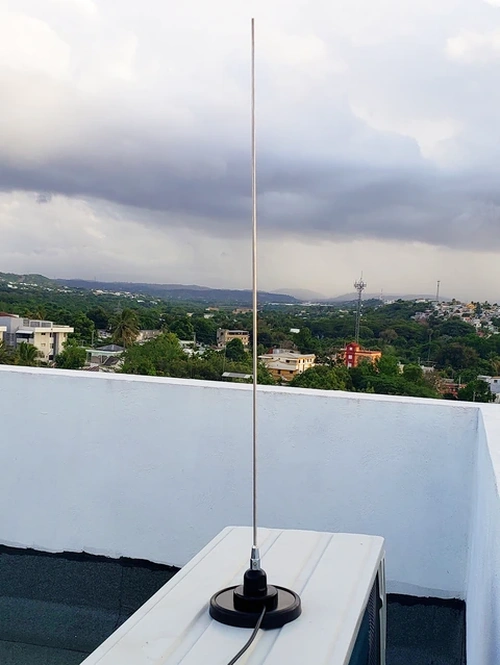

Antena FM con fuerte soporte magnético View From Back

ROE y potencia reflejada

Con dos varillas de acero inoxidable separadas, podemos cubrir toda la banda de 88 a 108 con una ROE de 1,5 o menos. Es importante que la base magnética se coloque en el centro del techo del vehículo y no a un lado. En el centro se aproxima a cerca de 1/4 de onda del plano de tierra. Funcionará si está a un lado del techo., pero habrá un ligero aumento en SWR y potencia reflejada.

Ganancia +1dBi a 2dBi

La ganancia real de una antena portátil de 1/4 de onda es extremadamente difícil de medir, pero nuestro modelo de antena y las pruebas prácticas de campo sitúan la ganancia entre +1dBi y +2dBi hasta el horizonte. La ganancia es un poco mayor en los lóbulos principales., pero estos apuntan hacia el cielo en ángulo y no son útiles para la mayoría de los operadores. El patrón de radiación y la ganancia se pueden ver en la primera imagen.

Manejo de poder

La antena puede manejar hasta 300W, esto es simplemente porque es una conexión directa a la barra radiante de acero inoxidable, no hay poder o condensadores para sintonizar. el único factor limitante para la alimentación es el cable RG58 A/U. A 300W o usando nuestro transmisor de 250W, recomendamos que a este nivel de potencia el vehículo sea alto, como una gran furgoneta, estar en un área remota, lejos de cualquier persona. Si la gente puede acercarse, a este nivel de potencia, se debe acordonar el área dentro de los 30 mt de la antena para evitar que lo hagan. Podemos darle más consejos sobre esto si lo necesita.
