600 W Transmisor de radio FM profesional
- 600 VATIOS DE SALIDA RF
- ESTÉREO CON PROCESAMIENTO DE AUDIO
- OPCIÓN RDS DINÁMICO
- OPCIÓN 48VDC o 90-260VAC
- OPCIÓN USB 192 KHz 24 bits
- INCLUYE ENVÍO
- 5 AÑOS DE GARANTÍA
- SUPERA LAS ESPECIFICACIONES TÉCNICAS CE/FCC.
- LDMOS TOTALMENTE PROTEGIDO
|
DE 5 AÑOS |
Construido en una caja de acero de calibre 16 con recubrimiento de polvo negro, ¡Esta unidad está construida para durar! ¡por un largo tiempo! La versión del procesador de audio con RDS tiene verdaderas entradas balanceadas por transformador que eliminan los posibles bucles de tierra y zumbidos del audio, manteniéndolo limpio y libre de ruidos. Esta ideal para esa emisora que necesita bastante potencia, pero no necesita complicaciones, solo un recinto con todo cuidado. Si 600 vatios es demasiado, la potencia se puede ajustar entre 600 vatios y prácticamente cero vatios.
¿Qué versión necesita?
Estas son las dos versiones principales de este transmisor:
◼ Versión estéreo con RDS y procesamiento de audio
◼ Versión MPX
Estas dos versiones cubren el 90% de todos los requisitos del cliente. Hay otras versiones personalizadas disponibles, como solo estéreo, sin RDS, sin procesamiento, etc., que también podemos hacer si eso es lo que necesita.
Encontrará estas dos versiones principales que se muestran en detalle en las dos secciones siguientes con descripciones de lo que hacen y cómo funcionan. También deberías ver el precio., INCLUYE la entrega, A tu pais.
Si todavía no estás seguro, siempre puede ponerse en contacto con nosotros en em: info@aareff.com o ws: +1 829 6980733 y estaremos encantados de asesorarle.
Estéreo, Versión de procesamiento de audio y RDS
Si no está seguro de qué versión desea, Entonces definitivamente necesitas esta versión. Es perfecta para principiantes porque ajusta los niveles de audio automáticamente y mantiene la600 Transmisor de vatios dentro de las especificaciones legales requeridas por el regulador estatal.
Esta versión también es ideal para profesionales que no necesitan complicaciones, ya que incluye todo en una sola carcasa. El procesamiento de audio mantiene el nivel de audio "ALTO"., Pero no demasiado alto, ya que podría causar una desviación excesiva y contravenir su permiso. El truco está en conseguir el sonido lo más alto posible para poder competir con las demás estaciones en el dial., pero al mismo tiempo manteniendo la legalidad de la señal. Es un equilibrio difícil de mantener., Pero esta versión en estéreo con nuestros procesadores de audio internos hace exactamente esto.
-500.webp)
Además, Esta versión INCLUYE RDS. Esto permite que todos vean el nombre de tu emisora y más al desplazarse por la pantalla de la radio.
El RDS no es un RDS cualquiera, Es un RDS dinámico totalmente programable. Esto significa que el transmisor se puede conectar a una PC mediante un cable USB. El RDS se puede modificar sobre la marcha en tiempo real mediante el control USB para PC (ver más abajo).
Entrada MPX plana de 30Hz a 76KHz
Esto es para usuarios expertos que desean proporcionar la señal MPX desde una fuente externa.
La entrada de audio MPX en banda base prácticamente no tiene ninguna inclinación en las frecuencias bajas, lo que la hace perfecta para su uso con procesadores multibanda como Orban, Invonics, Stereo Tool, Omnia, etc. Revisa la imagen de la prueba que realizamos en MpxTool.
El lazo del PLL es muy lento, lo cual es bueno ya que mantiene el rendimiento en bajas frecuencias hasta apenas unos pocos hercios. Esta respuesta en bajas frecuencias es un paraíso para los procesadores.
Esto se logra mediante un oscilador controlado por voltaje (VCO) de tipo Push-Push, basado en el acoplamiento flojo de Hartley, que es tan estable que se mantiene dentro de 10kHz de su frecuencia sintonizada en funcionamiento libre cuando el DSS y el PLL están deshabilitados.
-500.webp)
Este nivel extremo de estabilidad inherente del VCO significa que el PLL tiene poco trabajo para hacer al mantener la frecuencia con una precisión de menos de 300Hz, el PLL solo le da un ligero toque. Como consecuencia de esto: 1: se consigue un audio de bajo ruido, como se mencionó en el párrafo anterior; y 2: el voltaje de corrección del PLL puede ser filtrado con un filtro pasa-bajo hasta apenas unos pocos Hz. Con el filtro de lazo de tan baja frecuencia, el audio de bajas frecuencias a 30Hz no se confunde ni se malinterpreta como deriva de frecuencia y pasa al varicap completamente sin alteración, lo que resulta en una respuesta de audio de bajas frecuencias esencial para procesadores de audio de alto rendimiento
CONTROL DE PC POR USB
Descarga nuestra aplicación gratuita para PC que se conecta 'plug and play' al transmisor / excitador PLL DDS a través de USB. Puedes ver el estado del PLL y cambiar la frecuencia y la potencia directamente desde la interfaz del PC. Si eliges agregar la tarjeta RDS opcional, también puedes cambiar el PI, PTY y el texto desplazable de la radio desde la interfaz.
A continuación, se encuentran los enlaces de descarga para Windows:
https://www.aareff.com/1wpllm/pll14.4/pll14.exe
https://www.aareff.com/1wpllm/pll14.4/pll14.zip
Al hacer clic en estos enlaces, Windows puede mostrarte una advertencia de que el software proviene de un editor desconocido. Te aseguramos que nosotros escribimos las aplicaciones y que los archivos son completamente seguros, están libres de virus y provienen de nuestro dominio registrado www.aareff.com, que puedes verificar en https://lookup.icann.org/en/lookup

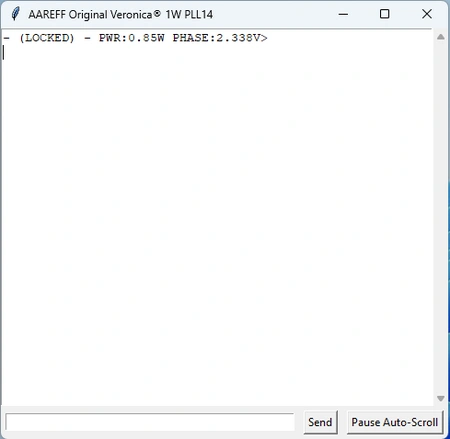

Estado normal cuando el dispositivo está conectado: el PLL está BLOQUEADO con una potencia de salida de 0.85W y una fase PLL de 2.33V
Esto muestra lo que sucede si el dispositivo pierde su bloqueo. Simulamos una falla colocando nuestros dedos en las bobinas del oscilador.

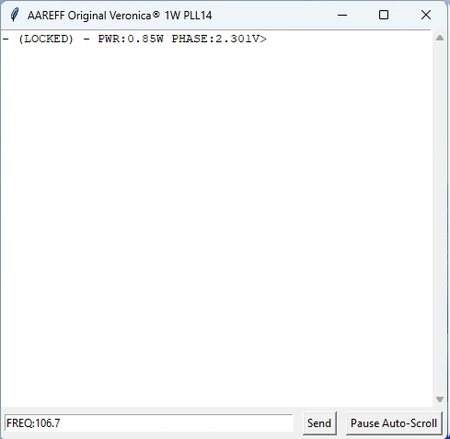

Esto muestra el regreso a la normalidad con el comando del usuario FREQ:106.7 escrito en el cuadro de entrada a continuación. Se puede establecer un valor entre 87.5 y 108.0 MHz.

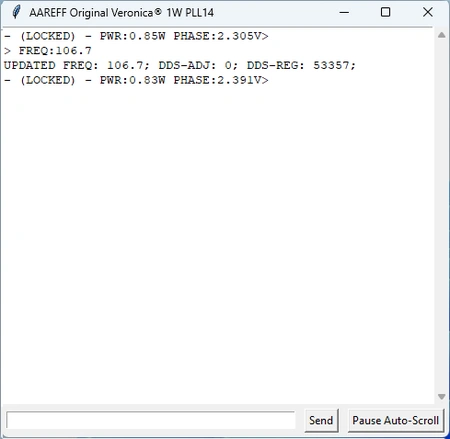

Después de presionar 'Enviar:', la pantalla muestra FRECUENCIA ACTUALIZADA 106.7 junto con otra información técnica. Esto hace que el transmisor cambie de frecuencia.

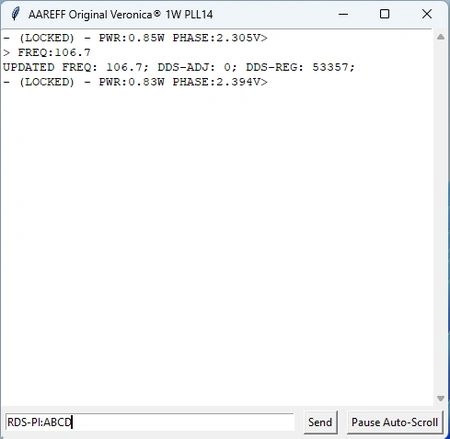

Esto muestra otro comando, RDS-PI:ABCD escrito para dispositivos con la tarjeta RDS.

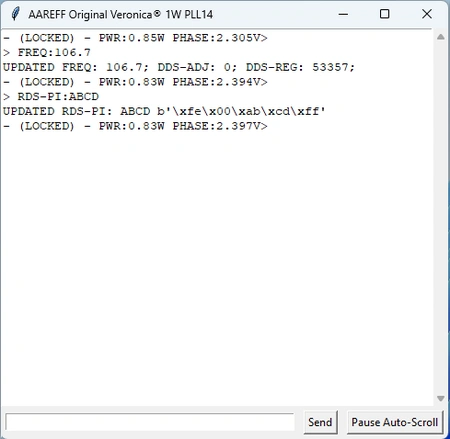

Después de presionar 'Enviar:', la pantalla muestra RDS-PI ACTUALIZADO: ABCD, actualizando instantáneamente el código PI de RDS.

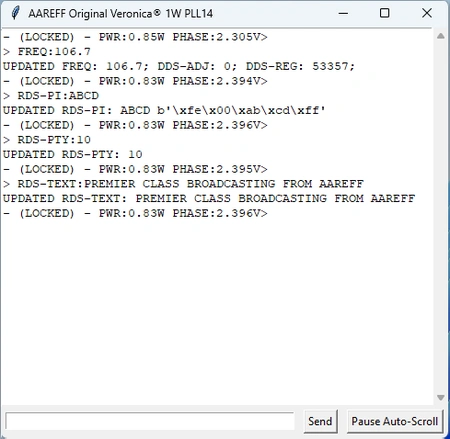

Esto muestra dos ejemplos adicionales de comandos RDS:
RDS-TEXT:[escribe tu mensaje aquí]
RDS-PTY:[número de 0 a 31]
El texto es ASCII simple de hasta 60 caracteres y los códigos PTY válidos se muestran a continuación.

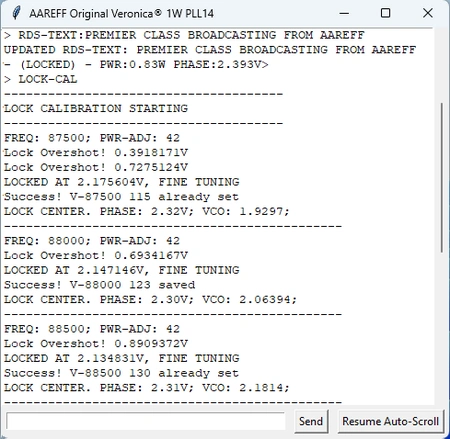

Esto muestra el comando LOCK-CAL, que inicia una secuencia de autocalibración del PLL. Este comando no es necesario en condiciones normales, pero puede ser útil en caso de cambios extremos de temperatura (muy caliente o muy frío), reparaciones u otras condiciones fuera de los parámetros estándar.
A continuación, se muestran los comandos disponibles para el control de PC por USB, así como los códigos PTY para el tipo de programa. Seguiremos desarrollando mejoras y agregando más comandos útiles a esta aplicación en el futuro. Sigue consultando esta página para más detalles.
◼ DEVICE-ID
◼ STATUS
◼ FREQ:[87.5 a 108.0]
◼ DDS-ADJ:[-1,0 o 1]
◼ PWR:[0 a 1]
◼ LOCK-CAL
◼ RDS-PTY: [0 a 31]
◼ RDS-PI: [0000 a FFFF]
◼ RDS-TEXT:[cualquier cadena de hasta 60 caracteres.]
◼ RDS-ON
◼ RDS-OFF
| PTY Code | Europa | Estados Unidos |
| 0 | Ninguno | Ninguno |
| 1 | Noticias | Noticias |
| 2 | Actualidad | Información |
| 3 | Información | Deportes |
| 4 | Deportes | Charla |
| 5 | Educación | Rock |
| 6 | Drama | Rock Clásico |
| 7 | Cultura | Éxitos para Adultos |
| 8 | Ciencia | Soft Rock |
| 9 | Variable | Top 40 |
| 10 | Música Popular (Pop) | Música Country |
| 11 | Música Rock | Música Oldies |
| 12 | Música Ligera | Música Suave |
| 13 | Clásica Ligera | Nostalgia |
| 14 | Clásica Seria | Jazz |
| 15 | Otra Música | Clásica |
| 16 | El Tiempo | Música Rhythm & Blues |
| 17 | Finanzas | Música Rhythm & Blues Suave |
| 18 | Programas Infantiles | Idioma |
| 19 | Asuntos Sociales | Música Religiosa |
| 20 | Religión | Charla Religiosa |
| 21 | Programas Telefónicos | Personalidad |
| 22 | Viajes | Pública |
| 23 | Ocio | Universitaria |
| 24 | Música Jazz | No asignado |
| 25 | Música Country | No asignado |
| 26 | Música Nacional | No asignado |
| 27 | Música Oldies | No asignado |
| 28 | Música Folk | No asignado |
| 29 | Documental | El Tiempo |
| 30 | Prueba de Alarma | Prueba de Emergencia |
| 31 | Alarma | Emergencia |
Antenas
El transmisor funcionará con cualquier antena de 50 ohmios de 600 vatios o más. Las siguientes antenas, cuando se usan con este transmisor de 600 vatios, irradiarán (EIRP) la potencia aproximada que se muestra.
• PIRE de 1,5 kW de onda vertical de 5/8
• Dipolo circular hasta 3kW EIRP
• Dipolo plegado hasta 6kW EIRP
Protección de temperatura
Los 600 vatios, como todos nuestros transmisores, cuentan con protección de temperatura variable y lineal, esto significa que simplemente no se apaga cuando hace calor, en cambio, la energía retrocede suavemente para evitar que el disipador de calor interno exceda los 70C. Esto solo ocurrirá si la temperatura ambiente excede los 40C, los ventiladores y las rejillas de ventilación están bloqueados o si los ventiladores internos fallan por algún motivo, esto es muy poco probable a menos que los ventiladores sean muy viejos y hayan sido abusados al nunca limpiarlos. C.
Protección VSWR
Esta salida de transmisor de 600 vatios es a prueba de balas con el LDMOS BLF184XR. El fabricante del LDMOS dice que XR significa 'extremadamente resistente' y hasta ahora, según nuestra experiencia, esto ha resultado ser correcto. Los transistores de potencia LDMOS RF están diseñados para los entornos de ingeniería más desafiantes y soportan desajustes de carga severos, esto, combinado con nuestros circuitos de protección de potencia reflejada VSWR, mantiene vivo este transmisor en las circunstancias más extremas. Igual que la protección de temperatura., la protección VSWR devuelve la energía suavemente a un nivel seguro, no hay un corte o apagado abrupto.
Construcción
Este gabinete único de 3U es de acero resistente de calibre 16, recubierto de polvo y horneado en negro satinado. Es súper fuerte al nivel de la fuerza de combate sin paneles delgados y endebles como los productos chinos. El recubrimiento en polvo protege la superficie de arañazos profundos, lo que a su vez evita que el acero quede expuesto y se oxide. El panel frontal es de 19 pulgadas y encajará perfectamente en un rack estándar de 19 pulgadas.
Configuración
Si tiene experiencia o comprende las especificaciones y los parámetros de transmisión de radio, puede configurar la frecuencia y la desviación usted mismo. Esto se hace fácilmente volteando la unidad y ajustando los pequeños interruptores DIP en el panel inferior. Más información sobre esto en el Manual del usuario, puede encontrar un enlace a esto a continuación.
Cumplimiento
La versión estéreo con procesamiento y limitador de audio cumple con todos los estándares normativos exigidos desde el primer momento y preconfigurado. De hecho, si nos envía una copia de su permiso y sus condiciones, lo configuraremos exactamente según las especificaciones. Este equipo cumple con los estándares armonizados de la UE/CE y los requisitos técnicos de la FCC para la transmisión de FM. Más información AQUÍ
Especificación RF
Todas las medidas indicadas se realizaron a 220 V CA a 27 grados. Celsius temperatura ambiente a menos que se indique.
| Potencia de salida | Adj. 1-600 Vatios en 50 ohmios |
| Emisiones espurias | Menos de -75 dB ref al portador |
| Emisiones armónicas | Menos de -70 dB ref al portador |
| Estabilidad de frecuencia | +/- 1 KHz máx. tip. +/-300 Hz |
| Estabilidad de la sensibilidad a la desviación | +/-2 % máx. |
| Ajuste fino de frecuencia | > +/- 1000 Hz |
| Rango de frecuencias | 87,5 a 108 MHz en pasos de 100 KHz |
| Silenciamiento de RF fuera de bloqueo | Menos de -70 dB ref al portador |
| AM residual | Menos del 0,5 % |
| AM síncrona | Menos del 0,5 % |
| Robustez RF | Cualquier fase VSWR o período de tiempo |
| Conector de salida | Estruendo 7-16 |
| Temperatura de funcionamiento | -20 a +40 °C |
Especificación AF
| pre-énfasis | (50 uS/ 75 uS/ Ninguno) Seleccionable | |
| Conector de entrada de audio | Zócalos no balanceados tipo Phono/RCA | |
| Sensibilidad de entrada de audio | +4 dBu para +/- 75 KHz dev. | |
| Versión | MPX | Procesador de audio y estéreo |
| Relación señal a ruido | 80dB | 65dB |
| Respuesta frecuente | 30Hz-76KHz | 30Hz-15KHz |
| Distorsión de audio | Mejor que 0.1% / 60dB THD | Mejor que 0.1% / 60dB THD |
Especificación de CA
| Voltaje de entrada | 90-264 V CA 135-370 V CC 47-63 Hz |
| Potencia de entrada | 900 W para600 W RF OUT con RF SWR inferior a 1,5 |
| Humedad de trabajo | 20-90% HR sin condensación |
| Estándares de seguridad | UL60950-1 TUV EN60950-1 BSMI CNS14336 CCC GB4943 J60950-1 aprobado |
| Emisión CEM | Cumplimiento de EN55022 clase B EN61000-3-2 3 FCC PARTE 15 / CISPR22 clase B CNS13438 clase B GB17625.1 |
| Inmunidad EMC | Cumplimiento de EN61000-4-2 3 4 5 6 8 11 criterio de nivel de industria ligera A |
