1 W Transmisor de radio FM profesional



1 W Transmisor de radio FM profesional. Overview
¡5 años! Garantía
GARANTÍA LIMITADA
DE 5 AÑOS
MÁS INFORMACIÓN

Inc. Envio hacia: ESTADOS UNIDOS


Idoneidad de uso

Esta unidad funciona como un transmisor excitador capaz de alimentar amplificadores de RF de alta potencia. También cuenta con una salida de RF de alto rendimiento totalmente filtrada, lo que le permite conectarse directamente a una antena para radiodifusión localizada, como en hospitales, parques temáticos, eventos especiales y aplicaciones similares, manteniendo el cumplimiento con los estándares técnicos de la FCC y la CE de la UE.


¿Qué versión necesita?

Estas son las dos versiones principales de este transmisor:

◼ Versión estéreo con RDS y procesamiento de audio

◼ Versión MPX

Estas dos versiones cubren el 90% de todos los requisitos del cliente. Hay otras versiones personalizadas disponibles, como solo estéreo, sin RDS, sin procesamiento, etc., que también podemos hacer si eso es lo que necesita.

Encontrará estas dos versiones principales que se muestran en detalle en las dos secciones siguientes con descripciones de lo que hacen y cómo funcionan. También deberías ver el precio., INCLUYE la entrega, A tu pais.

Si todavía no estás seguro, siempre puede ponerse en contacto con nosotros en em: info@aareff.com o ws: +1 829 6980733 y estaremos encantados de asesorarle.

¿Tiene Alguna Pregunta?

Dirección de correo electrónico

Número de teléfono


1 W Transmisor de radio FM profesional. Overview

Estéreo, Versión de procesamiento de audio y RDS


TRANSMITTER / EXCITER 1W DDS FM STEREO WITH AUDIO PROCESSING AND RDS 19 INCH 90-260V AC (1wpllsl19p)
US$ 928.45

Si no está seguro de qué versión desea, Entonces definitivamente necesitas esta versión. Es perfecta para principiantes porque ajusta los niveles de audio automáticamente y mantiene la1 Transmisor de vatios dentro de las especificaciones legales requeridas por el regulador estatal.

Esta versión también es ideal para profesionales que no necesitan complicaciones, ya que incluye todo en una sola carcasa. El procesamiento de audio mantiene el nivel de audio "ALTO"., Pero no demasiado alto, ya que podría causar una desviación excesiva y contravenir su permiso. El truco está en conseguir el sonido lo más alto posible para poder competir con las demás estaciones en el dial., pero al mismo tiempo manteniendo la legalidad de tu señal. Este es un equilibrio difícil de mantener., Pero esta versión en estéreo con nuestros procesadores de audio internos hace exactamente esto.


\'<COMMON-TX-TITLE>

Las entradas de audio estándar de la industria son 600 ohm +4 dBu balanceadas utilizando conectores XLR.

Además, Esta versión INCLUYE RDS. Esto permite que todos vean el nombre de tu emisora y más al desplazarse por la pantalla de la radio.

El RDS no es un RDS cualquiera, Es un RDS dinámico totalmente programable. Esto significa que el transmisor se puede conectar a una PC mediante un cable USB. El RDS se puede cambiar sobre la marcha en tiempo real mediante el control USB para PC (ver más abajo).



1 W Transmisor de radio FM profesional. Overview

Entrada MPX plana de 30Hz a 76KHz

Esto es para usuarios expertos que desean proporcionar la señal MPX desde una fuente externa.

La entrada de audio MPX en banda base prácticamente no tiene ninguna inclinación en las frecuencias bajas, lo que la hace perfecta para su uso con procesadores multibanda como Orban, Invonics, Stereo Tool, Omnia, etc. Revisa la imagen de la prueba que realizamos en MpxTool.

El lazo del PLL es muy lento, lo cual es bueno ya que mantiene el rendimiento en bajas frecuencias hasta apenas unos pocos hercios. Esta respuesta en bajas frecuencias es un paraíso para los procesadores.

Esto se logra mediante un oscilador controlado por voltaje (VCO) de tipo Push-Push, basado en el acoplamiento flojo de Hartley, que es tan estable que se mantiene dentro de 10kHz de su frecuencia sintonizada en funcionamiento libre cuando el DSS y el PLL están deshabilitados.

MPX 160Hz Tilt Test with MPX Tool

Este nivel extremo de estabilidad inherente del VCO significa que el PLL tiene poco trabajo para hacer al mantener la frecuencia con una precisión de menos de 300Hz, el PLL solo le da un ligero toque. Como consecuencia de esto: 1: se consigue un audio de bajo ruido, como se mencionó en el párrafo anterior; y 2: el voltaje de corrección del PLL puede ser filtrado con un filtro pasa-bajo hasta apenas unos pocos Hz. Con el filtro de lazo de tan baja frecuencia, el audio de bajas frecuencias a 30Hz no se confunde ni se malinterpreta como deriva de frecuencia y pasa al varicap completamente sin alteración, lo que resulta en una respuesta de audio de bajas frecuencias esencial para procesadores de audio de alto rendimiento


TRANSMITTER DRIVER 1W MPX INPUT 90-260V AC / 12-15V DC 19 INCH (1wpll19p)
US$ 644.46


CONTROL DE PC POR USB

Descarga nuestra aplicación gratuita para PC que se conecta 'plug and play' al transmisor / excitador PLL DDS a través de USB. Puedes ver el estado del PLL y cambiar la frecuencia y la potencia directamente desde la interfaz del PC. Si eliges agregar la tarjeta RDS opcional, también puedes cambiar el PI, PTY y el texto desplazable de la radio desde la interfaz.

A continuación, se encuentran los enlaces de descarga para Windows:
https://www.aareff.com/1wpllm/pll14.4/pll14.exe
https://www.aareff.com/1wpllm/pll14.4/pll14.zip

Al hacer clic en estos enlaces, Windows puede mostrarte una advertencia de que el software proviene de un editor desconocido. Te aseguramos que nosotros escribimos las aplicaciones y que los archivos son completamente seguros, están libres de virus y provienen de nuestro dominio registrado www.aareff.com, que puedes verificar en https://lookup.icann.org/en/lookup

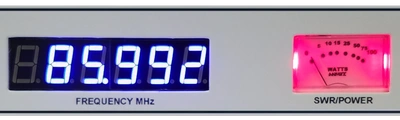

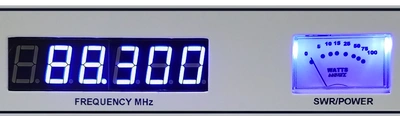

Estado normal cuando el dispositivo está conectado: el PLL está BLOQUEADO con una potencia de salida de 0.85W y una fase PLL de 2.33V

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Estado del Dispositivo

Esto muestra lo que sucede si el dispositivo pierde su bloqueo. Simulamos una falla colocando nuestros dedos en las bobinas del oscilador.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - NO BLOQUEADO

Esto muestra el regreso a la normalidad con el comando del usuario FREQ:106.7 escrito en el cuadro de entrada a continuación. Se puede establecer un valor entre 87.5 y 108.0 MHz.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Cambio de Frecuencia

Después de presionar 'Enviar:', la pantalla muestra FRECUENCIA ACTUALIZADA 106.7 junto con otra información técnica. Esto hace que el transmisor cambie de frecuencia.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Confirmación de Cambio de Frecuencia

Esto muestra otro comando, RDS-PI:ABCD escrito para dispositivos con la tarjeta RDS.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Cambio de RDS PI

Después de presionar 'Enviar:', la pantalla muestra RDS-PI ACTUALIZADO: ABCD, actualizando instantáneamente el código PI de RDS.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Confirmación de Cambio de RDS PI

Esto muestra dos ejemplos adicionales de comandos RDS:
RDS-TEXT:[escribe tu mensaje aquí]
RDS-PTY:[número de 0 a 31]
El texto es ASCII simple de hasta 60 caracteres y los códigos PTY válidos se muestran a continuación.

Original Veronica® 1W DDS PLL FM Exciter USB PC Control - Ejemplo de Texto y PTY de RDS

A continuación, se muestran los comandos disponibles para el control de PC por USB, así como los códigos PTY para el tipo de programa. Seguiremos desarrollando mejoras y agregando más comandos útiles a esta aplicación en el futuro. Sigue consultando esta página para más detalles.

◼ DEVICE-ID
◼ STATUS
◼ FREQ:[87.5 a 108.0]
◼ DDS-ADJ:[-1,0 o 1]
◼ PWR:[0 a 1]
◼ RDS-PTY: [0 a 31 lista de códigos PTY]
◼ RDS-PI: [0000 a FFFF]
◼ RDS-TEXT:[hasta 60 caracteres.]
◼ RDS-ON
◼ RDS-OFF

Comandos adicionales tras la actualización de firmware de octubre de 2025

◼ RDS-PS:[Cualquier string de hasta 8 caracteres. ]
◼ RDS-MS:[0 o 1]
◼ RDS-TP:[0 o 1]
◼ RDS-TA:[0 o 1]
◼ RDS-AFNUM:[0 a 15]
◼ RDS-AF:[Hasta 15 freq. con formato, por ejemplo: 88.1, 88.7, 94.8]
◼ RDS-DI:[Entero de 0 a 31]
◼ RDS-RT:[Cualquier string de hasta 60 caracteres.]
◼ RDS-SCROLL:[0 o 1]


Antenas

Al momento de la entrega, el equipo está listo para conectar y usar con cualquier sistema de antena de 50 ohmios adecuado, como nuestros:

DIPOLO SIMPLE
4.8dBi 2 DIPOLOS
7.8dBi 4 DIPOLOS
10.8dBi 8 DIPOLOS
4.8dBi 5/8 ANTENA
CIRC de -0,8 dBi. DIPOLO
DIPOLO PLEGADO

Nuestro paquete de sistema 1W sistema EIRP incluye este transmisor con una antena dipolo y cable LMR400 de muy baja pérdida, para brindarle un sistema completo que cumple con las normativas de la Unión Europea y la mayoría de los países del mundo.

Fiabilidad

El transistor de salida de este transmisor está clasificado para 4 vatios, por lo que operarlo a 1W es pan comido, lo que significa que no solo es súper, sino ultra fiable al extremo. Básicamente, puede soportar mucho abuso, mucho más allá de los límites normales, y aun así sobrevivir y seguir funcionando al 100%.



Construcción

La carcasa está fabricada en acero de calibre 16, recubierta de polvo y horneada en negro satinado. Esto deja una superficie resistente y duradera que nunca se pudrirá ni corroerá, y se puede limpiar para que brille durante décadas. El panel frontal tiene 19 pulgadas de ancho y 2U (3.5 pulgadas) de alto con una profundidad de 12 pulgadas, por lo que se adapta fácilmente a un rack estándar. Es muy resistente y difícil de dañar incluso con un manejo extremo.



Configuración

Si tiene experiencia o comprende las especificaciones y los parámetros de transmisión de radio, puede configurar la frecuencia y la desviación usted mismo. Esto se hace fácilmente volteando la unidad y ajustando los pequeños interruptores DIP en el panel inferior. Más información sobre esto en el Manual del usuario, puede encontrar un enlace a esto a continuación.



Cumplimiento

La versión estéreo con procesamiento y limitador de audio cumple con todos los estándares normativos exigidos desde el primer momento y preconfigurado. De hecho, si nos envía una copia de su permiso y sus condiciones, lo configuraremos exactamente según las especificaciones. Este equipo cumple con los estándares armonizados de la UE/CE y los requisitos técnicos de la FCC para la transmisión de FM. Más información AQUÍ

User Manual



Especificación RF

Todas las medidas indicadas se realizaron a 220 V CA a 27 grados. Celsius temperatura ambiente a menos que se indique.

Potencia de salida Adj. 1-1 Vatios en 50 ohmios
Emisiones espurias Menos de -75 dB ref al portador
Emisiones armónicas Menos de -70 dB ref al portador
Estabilidad de frecuencia +/- 1 KHz máx. tip. +/-300 Hz
Estabilidad de la sensibilidad a la desviación +/-2 % máx.
Ajuste fino de frecuencia > +/- 1000 Hz
Rango de frecuencias 87,5 a 108 MHz en pasos de 100 KHz
Silenciamiento de RF fuera de bloqueo Menos de -70 dB ref al portador
AM residual Menos del 0,5 %
AM síncrona Menos del 0,5 %
Robustez RF Cualquier fase VSWR o período de tiempo
Conector de salida N-Hembra
Temperatura de funcionamiento -20 a +40 °C


Especificación AF


pre-énfasis (50 uS/ 75 uS/ Ninguno) Seleccionable
Conector de entrada de audio Zócalos no balanceados tipo Phono/RCA
Sensibilidad de entrada de audio +4 dBu para +/- 75 KHz dev.

Versión MPX Procesador de audio y estéreo
Relación señal a ruido 80dB 65dB
Respuesta frecuente 30Hz-76KHz 30Hz-15KHz
Distorsión de audioMejor que 0.1% / 60dB THDMejor que 0.1% / 60dB THD


Especificación de CA


Voltaje de entrada 90-264 V CA 135-370 V CC 47-63 Hz
Potencia de entrada6 W para1 W RF OUT con RF SWR inferior a 1,5
Humedad de trabajo 20-90% HR sin condensación
Estándares de seguridad UL60950-1 TUV EN60950-1 BSMI CNS14336 CCC GB4943 J60950-1 aprobado
Emisión CEM Cumplimiento de EN55022 clase B EN61000-3-2 3 FCC PARTE 15 / CISPR22 clase B CNS13438 clase B GB17625.1
Inmunidad EMC Cumplimiento de EN61000-4-2 3 4 5 6 8 11 criterio de nivel de industria ligera A
