Veronica® Aareff Transmisor de radiodifusión de 1000W FM

Veronica® Aareff Transmisor de radiodifusión de 1000W FM


Veronica® Aareff 1000W FM Transmitter Amplifier

¿Tienes una pregunta?

¿Qué versión necesitas?

Estéreo con procesamiento de audio y RDS

Esta es la versión de canto y baile del transmisor de 800W. Es ideal para estaciones que no tienen técnicos con experiencia en el área y solo quieren algo que se conecte que lo haga todo. Esta versión es estéreo, con procesamiento de audio incorporado y RDS, lo tiene todo.

Solo MPX

El costo de este equipo es más bajo porque solo está diseñado para una entrada MPX sin procesar. No pienses porque es de bajo costo, es para los principiantes. Por el contrario, está destinado a estaciones expertas que entienden la banda de base MPX que pueden y quieren crear el MPX con procesos externos. Cualquier señal MPX generada externamente debe estar de acuerdo con las recomendaciones de:
https://www.aareff.com/ETR132.pdf

Protección del transmisor

La potencia de salida de este transmisor es de 800 vatios, día y noche, sin interrupciones, las 24 horas, los 7 días de la semana. Ha reflejado protección de energía y tiene protección de sobrecalentamiento. En el caso de que se active alguna de estas protecciones, la potencia se reducirá a un nivel seguro para evitar daños. Cuando la falla que activó las protecciones desaparece, la energía se restaura automáticamente de nuevo a completo.

La amplificación de RF de 1000 W

La sección de salida final de este transmisor utiliza un BLF188XR, dicen que XR significa "extremadamente resistente". Este transistor de potencia LDMOS RF está diseñado para los entornos de ingeniería más exigentes y es capaz de soportar un desajuste de carga severo con VSWR superior a 65: 1 a 5 dB de compresión. El BLF188XR es realmente capaz de proporcionar una potencia de salida máxima de 1600 W excepcional y aún así pasar las pruebas de resistencia extrema. Para una máxima confiabilidad, solo lo ejecutamos a 1000W como máximo. Se puede configurar a niveles de potencia más bajos, hasta 10W si es necesario.

Sección del conductor / excitador

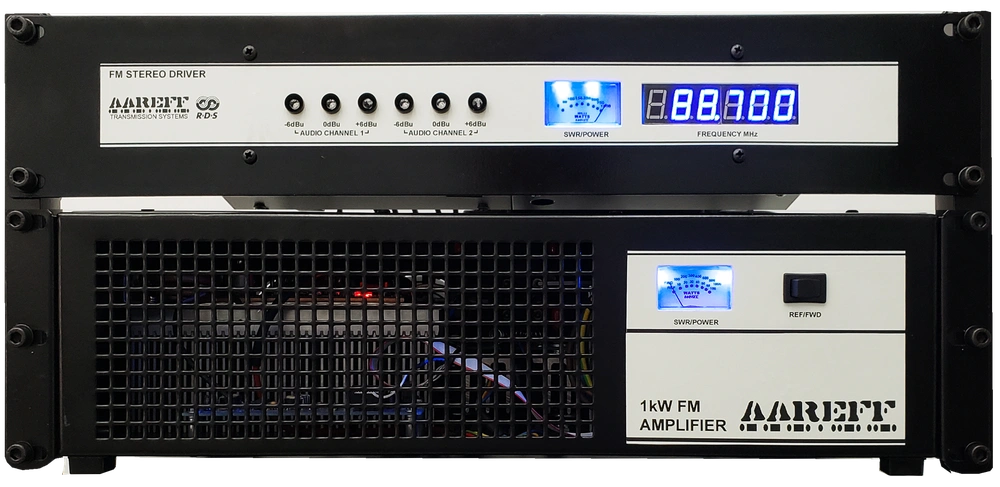

En la parte inferior de esta unidad se puede acceder a los controles para configurar el:

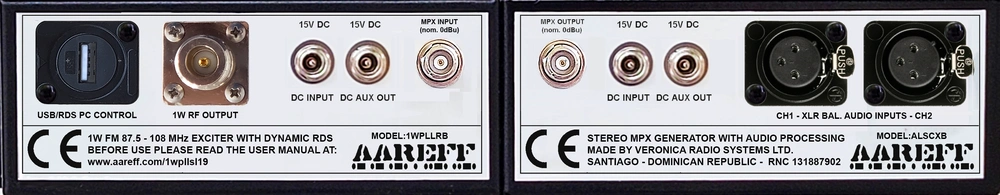

En el panel trasero de esta unidad:

Todo lo que necesitas

Como siempre, hemos intentado que la instalación y el encendido sean lo más fáciles posible. Para la versión estereo con procesamiento de audio y RDS, todo lo que necesita es un mezclador de calidad (y excelentes presentadores de radio. Simplemente conecte la salida del mezclador directamente a las entradas RCA chapadas en oro en el panel posterior del controlador. Conecte la salida de 800W del transmisor a una antena adecuada de 50 ohmios que pueda manejar 1000W. ¡Eso es! encienda, si no ve ninguna potencia reflejada en el panel frontal, está transmitiendo una gran potencia y una gran distanci

Establecer la frecuencia

Nosotros podemos configurar el transmisor a su frecuencia elegida en nuestros talleres antes del envío y también realizaremos una prueba final a plena potencia durante 24 horas. Puede configurar la frecuencia en cualquier lugar entre 87.5 MHz y 108 MHz más adelante si lo desea, simplemente cambiando los interruptores DIP en la parte inferior del panel del controlador.

Antena

El transmisor funcionará con cualquier antena de 50 ohmios con una potencia nominal de 1000 W o superior. Las antenas adecuadas que vendemos para esta unidad son:

Nuestros sistemas 2.5KW EIRP y 5KW EIRP incluyen este transmisor completo con antenas y cables listos para funcionar. Todos son sistemas completos que cumplen con las regulaciones de la Unión Europea y la mayoría de los demás países del mundo.

Conformidad

Todos estos modelos cumplen con las normas europeas ETS 300384 para R & TTE, EN 301 489-11 para EMC y (LVD) 2006/95 / EC para seguridad, las secciones relevantes de FCC del US 47 CFR Parte 73 para verificación y ITU-R BS.450 -3 (11/01) Transmisión de FM en VHF.

Garantía de dos años

El polvo, la humedad y el aire salado son los transmisores en serie más importantes. Mantenga su transmisor libre o libre de estas cosas y durará mucho tiempo, mucho más que nuestra garantía de 2 años. Pero solo para darle tranquilidad, si falla dentro de dos años, lo arreglaremos o reemplazaremos gratis, see warranty conditions.

Pasión en el diseño

Con años de experiencia sabemos cómo los transmisores, en general, fallan. A lo largo de los años, hemos pasado horas y horas, no solo durante la jornada laboral, sino también largas noches, para encontrar soluciones viables que permitan que los transmisores funcionen incluso en las condiciones más adversas. El amplificador de 800W utilizado en este transmisor no fue una excepción. Hemos intentado pensar en todas las formas razonables en que podría fallar y dentro del diseño intentamos proporcionar medidas de prevención.

No somos revendedores ni distribuidores, fabricamos este producto en nuestros talleres. Si tiene alguna pregunta técnica, les damos la bienvenida.

Qué hay en la caja

Cant DescripciónArtículo
1 Conductor/excitador de transmisor 1W estéreo con procesamiento de audio y RDS
1 Amplificador de potencia de 100W FM
1 Cable de alimentación IEC AC
1 BNC a BNC 50 ohm Cable
1 MPX cable de audio
1 Fuente de alimentación del conductor/excitador de 15V

Datos técnicos

(Todas las mediciones indicadas se realizaron a 220 VCA a 27 grados Celsius de temperatura ambiente, a menos que se indique lo contrario) Haga clic aquí para ver los manuales del usuario: Conductor/excitador y Amplificador

Especificaciones técnicas RF

Sensibilidad de entrada de audio +4 dBu for +/- 75 KHz dev.
Estabilidad de frecuencia +/- 1 KHz max. typ. +/-300 Hz
Estabilidad de sensibilidad de desviación +/-2 % max
Frecuencia de ajuste fino > +/- 1000 Hz
Pre-énfasis (50 uS / 75 uS / Ninguno) Seleccionable
Conector de entrada de audio Tomas desbalanceadas tipo phono / RCA
Salida de potencia 10-800 Watts en 50 ohmios
Rango de frecuencia 87.5 a 108 MHz en pasos de 100 KHz
Emisiones espúreas Menos de -75 dB de referencia al operador
Emisiones armónicas Menos de -70 dB de referencia al operador
Out of Lock RF Muting Menos de -70 dB de referencia al operador
Residual AM Menos que 1 %
Sincrónico AM Menos que 0.5 %
Desviación máxima +/-75 KHz
Ancho de banda máximo de radiofrecuencia +/- 100KHz (200 KHz total) at -40dB de referencia al operador
RF Ruggedness Cualquier fase de VSWR o duración de tiempo
Conector de salida Tipo N
Temperatura de funcionamiento -20 a +40 Deg C

Especificaciones técnicas AF

Version MPX Procesador de audio y estéreo
Señal a proporción de ruido80dB 65dB
Respuesta frecuencia 30Hz-76KHz 30Hz-15KHz
Distorsión de audio 0.2% THD Max0.2% THD Max (sección MPX)
Tono piloto estéreo Ninguno 19KHz +/-0.2Hz +/-7.5 KHz Dev.
RDS operador Ninguno 57KHz +/-0.6Hz +/-3.25 KHz Dev.

Especificaciones técnicas AC

Modelo Fuentes de alimentación RSP-1500-48/ SPS-025-15/ GE12I15-P1J
Voltaje de entrada 1400W máx. para 1000 W RF OUT con RF SWR inferior a 1.5
Factor de potencia 0.95/230VAC 0.98/115VAC a plena carga
Humedad de trabajo 20 ~ 90% RH sin condensación
Estándares de seguridad UL60950-1, TUV EN60950-1 Aprobada
Radiación y conducción EMC Cumplimiento de EN55022 (CISPR22) Clase B
Corriente armónica EMC Cumplimiento de EN61000-3-2,-3
Inmunidad EMC Cumplimiento de EN 61000-4-2,3,4,5,6,8,11; ENV 50204, nivel de industria ligera, criterio A
