Manual del usuario - Transmisor de radiodifusión FM de 500 vatios


Manual del usuario - Transmisor de radiodifusión FM de 500 vatios

USO PREVISTO

i. Los diversos equipos de este documento son solo para uso permanente en una ubicación predefinida con una licencia o autorización del regulador del espectro radioeléctrico en su país o estado miembro de la UE.

ii. El instalador debe tener a su disposición habilidades de ingeniería de RF competentes, ser consciente de EMC y comprender los sistemas de radiofrecuencia. La instalación final debe estar de acuerdo con el documento de ingeniería del sitio en https://www.aareff.com/ETR132.pdf La gerencia de la estación de radio debe asignar una persona responsable del equipo de transmisión y la instalación.

LISTA DE VERIFICACIÓN DEL PAQUETE

Cantidad Todas las versiones Artículo
1 Transmisor FM de 500 vatios
Cantidad Versión de CA de 90-260 V Artículo
1 Cable de alimentación de CA IEC
Cantidad Versión de 48 V CC Artículo
1 Cable de alimentación de CC de 48 voltios

REQUISITOS TÉCNICOS DE EE. UU.

Algunas versiones de este transmisor no incluyen limitación de audio interna. Para mantener el cumplimiento de las reglas de la FCC y los requisitos técnicos, la fuente/alimentación de audio debe tener un nivel controlado para evitar una desviación excesiva y un uso excesivo del ancho de banda por medio de un limitador de audio externo y/o un dispositivo de procesamiento, un generador estéreo MPX y/o un generador RDS. Más información sobre esto está en la sección 2.1047 Características de modulación y la sección 2.1049 Ancho de banda ocupado en http://www.gpo.gov/fdsys/granule/CFR-2011-title47-vol1/CFR-2011-title47-vol1-sec2- 1047/contenido-detalle.html

REQUISITOS REGLAMENTARIOS DE LA UE

Algunas versiones de este transmisor no incluyen limitación de audio interna. Para mantener el cumplimiento con el estándar EU ETSI, la fuente/alimentación de audio debe tener un nivel controlado para evitar una desviación excesiva y un uso excesivo del ancho de banda por medio de un limitador de audio externo y/o un dispositivo de procesamiento, un generador estéreo MPX y/o un generador RDS. Más información al respecto en la sección 8 Limitador de procesamiento de audio en https://www.aareff.com/ETR132.pdf

Este producto cumple con la directiva EMC de la Unión Europea. Para cumplir con esta directiva, el usuario o instalador debe seguir las instrucciones de cableado en este manual del usuario.

Este equipo no está diseñado para que lo instale un usuario final no calificado, el instalador debe tener habilidades competentes de ingeniería de RF y conocimiento de EMC a su disposición. Todo el sistema de transmisión, incluido el sistema de antena y la limitación de audio externa, debe instalarse en la UE de acuerdo con el documento ETR132, una copia de este está disponible en https://www.aareff.com/ETR132.pdf

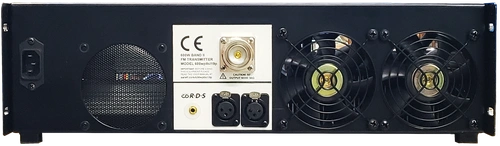

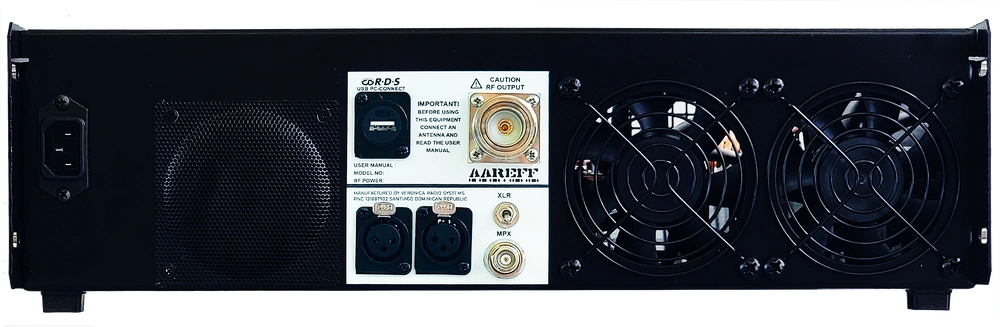

CONECTAR LA ANTENA A LA SALIDA RF

La ANTENA es muy importante, verifique que esté instalada y lista para usar. NUNCA ENCIENDA UN TRANSMISOR O AMPLIFICADOR DE RF SIN UNA ANTENA CONECTADA.

ENCHUFE EL CABLE DE LA ANTENA EN EL TRANSMISOR . Asegúrese de que las conexiones estén apretadas, ya que las conexiones sueltas y deficientes pueden causar quemaduras por radiofrecuencia al personal, ruido severo en la transmisión y un ancho de banda de radiofrecuencia excesivo. Nunca se debe operar un transmisor sin una antena. NO ENCHUFE EL CABLE DE ALIMENTACIÓN EN ESTA ETAPA .

Bajo NINGUNA CIRCUNSTANCIA se debe montar y utilizar la antena a nivel del suelo o a unos pocos metros del personal.

Se debe utilizar una antena sintonizada con el cable coaxial de 50 ohmios. Esto debería dar una pérdida de retorno ideal de 16dB (SWR 1.4) o mejor a la frecuencia de operación. El enchufe RF debe ser PL259 (UHF) o tipo N, dependiendo de cuál esté instalado en el transmisor FM.

Asegúrese de que todas las conexiones de la antena estén bien, esto es importante ya que las conexiones deficientes y las uniones soldadas pueden causar quemaduras de RF al personal, ruido severo en la transmisión y un ancho de banda de RF excesivo. NO conecte la antena al transmisor todavía.

Idealmente, la antena para este transmisor debe montarse a 20 metros de altura y alejada de cualquier objeto circundante para obtener el máximo alcance y, lo que es más importante, reducir el riesgo de radiación de radiofrecuencia para el personal. Cuando se monta a 20 metros de altura sobre el suelo y se utiliza500 vatios de potencia del transmisor, las mediciones de densidad de flujo de potencia realizadas a nivel del suelo directamente debajo de las antenas descritas anteriormente muestran menos de 1 W/m2. Varios países europeos utilizan un valor para la densidad de flujo de potencia de 10 W/m2 como base para considerar si un área es segura o no. El tema de los límites de radiación de radiofrecuencia es polémico y el trabajo en este campo continúa en todo el mundo.

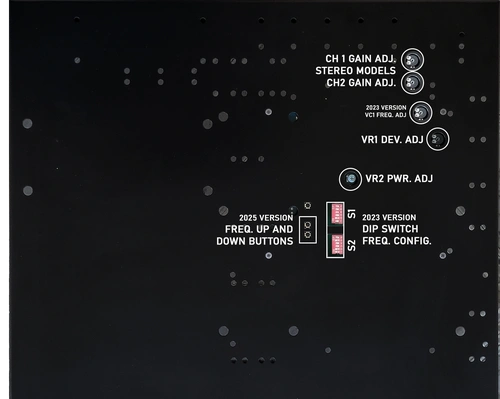

CONTROLES DEL PANEL INFERIOR

Voltee el transmisor para ubicar los siguientes controles:

TENGA CUIDADO de no ser demasiado pesado, estos controles son solo potenciómetros e interruptores pequeños montados en PCB y pueden dañarse con fuerza excesiva. Necesitará usar un pequeño destornillador eléctrico para ajustar estos controles.




AJUSTE LA SALIDA DE POTENCIA DE RF A CERO

Ajuste VR2 RF PWR. ADJ totalmente en sentido contrario a las agujas del reloj. En esta posición en sentido contrario a las agujas del reloj, la salida del transmisor no tiene salida de RF, se reduce a cero.


CONFIGURAR LA FRECUENCIA

Localice los dos bancos de interruptores DIP de 6 vías S2 y S1. Al final de este manual de usuario puede localizar la sección INTERRUPTOR DIL (S2 y S1). Esta tabla muestra todas las frecuencias de 87,5 a 108 MHz y la configuración de los interruptores DIP correspondientes. Busque su frecuencia en la tabla y luego coloque los pequeños interruptores DIP en la posición ON u OFF como se muestra en la tabla. Estos interruptores determinarán la frecuencia de inicio del transmisor, por lo que es muy importante que sean correctos. Si no son correctos es posible transmitir en una frecuencia no autorizada

Verifique nuevamente con la tabla del Anexo que los interruptores DIP estén en las posiciones correctas . Asegúrese de que estén completamente en la posición de ENCENDIDO o en la posición de APAGADO, no a la mitad.


ENCENDIDO DEL TRANSMISOR

Vuelva a verificar que la potencia se reduzca a cero como se describe en la sección anterior . AJUSTE LA SALIDA DE ALIMENTACIÓN DE RF A CERO y conecte el cable de alimentación de CA o CC como se muestra a continuación.

◼ VERSIÓN CA
Se suministra un cable de alimentación de CA IEC estándar para la conexión a cualquier CA entre 90 y 260 voltios.

◼ VERSIÓN CC. Ten cuidado, por favor lee !!!

Se suministra un cable de alimentación de CC grueso para el funcionamiento de 48 V CC. TENGA CUIDADO de conectar la batería de 48V o suministrarla con la polaridad correcta. ROJO a + y NEGRO a - . Asegúrese de que la conexión sea sólida, no intermitente ni suelto. Una conexión floja que haga que la unidad se detenga y arranque aleatoria y rápidamente puede dañar los reguladores internos. La conexión es normalmente directamente a la batería de 48 V u otra fuente de alta corriente.


Una vez que el cable de alimentación esté conectado, debe escuchar que los ventiladores de enfriamiento se encienden. Seleccione FWD en el interruptor del panel frontal. Observe el medidor de potencia del panel frontal. El medidor de potencia debe mostrar cero. si no es cero, desconecte el cable de alimentación inmediatamente y vuelva a comprobar que la potencia se reduce al mínimo como se describe en la sección anterior AJUSTE LA SALIDA DE POTENCIA DE RF A CERO .

El medidor de potencia debe iluminarse en ROJO, esto puede cambiar a AZUL después de unos segundos, si lo hace genial, si no, no te preocupes en este momento, esto también es normal.



BLOQUEO DEL PLL

Puede ser casualidad que el PLL esté a punto de bloquearse y que el medidor de potencia se haya iluminado en AZUL. Si este no es el caso y el medidor de potencia está iluminado en ROJO, entonces ajuste en cualquier dirección VC1 FREQ. ADJ. despacio,

POR FAVOR tenga cuidado, este control es delicado. Sea paciente y continúe girando lentamente hasta que el medidor se ilumine en AZUL, luego DEJE de girar. La luz AZUL indica bloqueo PLL. El medidor de potencia debe continuar indicando cero, si el medidor de potencia muestra algo por encima de CERO, desconecte la CA y siga las instrucciones descritas en la sección anterior.




CONEXIÓN DE LA BANDA BASE DE AUDIO

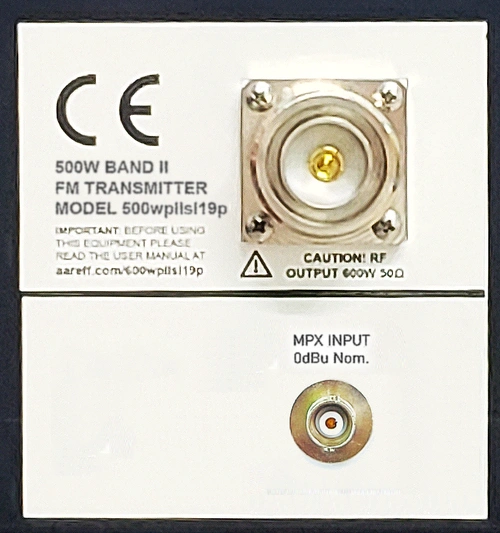

Versión MPX. En la versión MPX solo hay una entrada de audio en el panel posterior. Esta es una entrada de audio de banda ancha BNC (30 Hz a 76 KHz) diseñada para procesadores externos, generadores estéreo y RDS

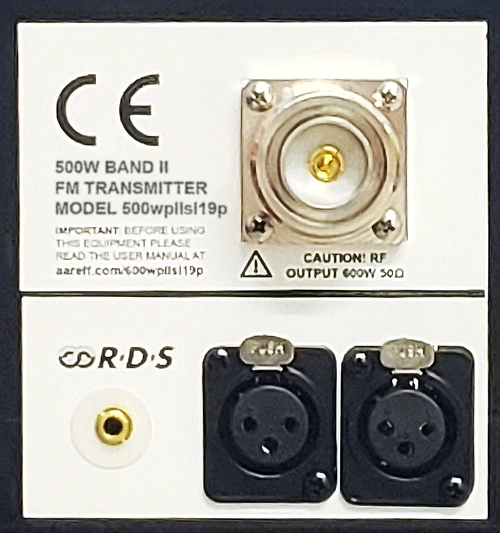

Versión estéreo. Las versiones estéreo con y sin procesamiento de audio tienen dos entradas balanceadas de transformador XLR hembra.



COMPROBACIÓN DE LA DESVIACIÓN DE AUDIO

Durante la fabricación y la prueba, la desviación de audio se establecerá en la línea estándar de transmisión de un pico de +8 dBu para una desviación máxima de +/-75 KHz a 88,0 MHz. Existe una alta posibilidad de que este no sea del mismo nivel que la fuente de audio de su estudio, limitador de audio externo y/o dispositivo de procesamiento, generador estéreo MPX y/o generador RDS. Debe verificar esto, ya que una desviación excesiva puede causar interferencias en el canal adyacente a otros usuarios del espectro de radio.

SIN EQUIPO DE PRUEBA

La desviación de audio es difícil de medir sin el equipo de prueba adecuado y el método descrito aquí no puede reemplazar el equipo de prueba adecuado; sin embargo, si su regulador permite este método, es posible verificar la desviación muy cerca del nivel correcto usando una comparación relativa. Use un receptor de radio sintonizado en una estación de radio conocida de alta calidad, alto presupuesto y reputación. Por ejemplo, en el Reino Unido sería una estación nacional de la BBC. Alimente la salida de audio del receptor de radio a algún medidor VU o indicación de nivel en un mezclador u otro equipo de audio. Mire cuidadosamente los picos de nivel de medición. Notará el pico del medidor constantemente en un nivel específico, tome nota de esto. Coloque la antena del receptor de radio lo más cerca posible del recinto de su transmisor. Vuelva a sintonizar el receptor de radio a la frecuencia de su transmisor. Mira la medición de nuevo. Ajuste VR1 DEV. ADJ. para que su audio alcance constantemente un pico un poco más bajo que el nivel que anotó. Cuando hayas logrado esto tu desviación es un poco más baja o cercana al nivel legal. El motivo de esta configuración es que es legal subdesviarse, pero no es legal sobredesviarse, con falta de equipo de prueba.

Es mejor estar subdesviado para evitar la interferencia de canales adyacentes hasta que tenga disponible el equipo de prueba adecuado.

CON EQUIPO DE PRUEBA

Conecte el transmisor mediante un acoplador y una carga ficticia a un analizador de espectro, un analizador de modulación o un medidor de desviación. Ajuste VR2 RF PWR. ADJ completamente en sentido ANTIHORARIO. Ajuste VR1 DEV. ADJ. para la desviación correcta en el equipo de prueba.


CONFIGURAR EL NIVEL DE SALIDA DE POTENCIA RF

Localice el control de potencia VR2 RF PWR. ADJ. Si siguió los párrafos anteriores, este control de potencia debe estar en el sentido contrario a las agujas del reloj. En la posición totalmente en el sentido de las agujas del reloj, la salida del transmisor está en su máxima salida de RF. Verifique que el interruptor en el panel frontal esté en FWD. Ajuste este control al nivel de potencia deseado. ¡EL TRANSMISOR YA ESTÁ AL AIRE!


PROGRAMACIÓN DEL RDS

\'Logotipo

Si su versión del transmisor incluye RDS y desea cambiar la configuración predeterminada, vaya al Manual de usuario y programación de RDS



OPERACIÓN NORMAL

En unidades con ventiladores instalados, debe escuchar el ventilador de enfriamiento. El ventilador atrae aire hacia la parte delantera y expulsa el aire caliente a través de las rejillas de ventilación traseras. Es importante mantener estas ventilaciones despejadas. El medidor frontal debe iluminarse en AZUL

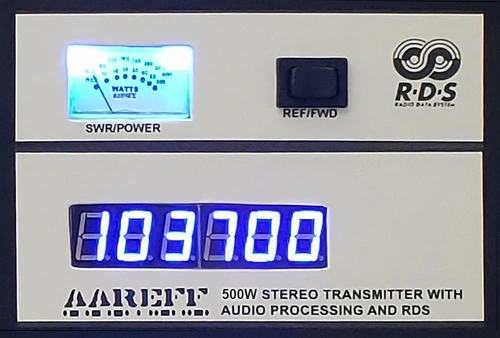

Interruptor FWD y REF
El medidor del panel frontal debe mostrar500 vatios cuando el interruptor se selecciona en FWD. Esta es la energía que se envía desde el enchufe de salida a la antena. Cuando se selecciona REF, la lectura de potencia idealmente debe ser inferior al 8% de la potencia FWD, esto significa que solo el 8% o menos se refleja desde la antena, esta es una cantidad aceptable y normal. Si la lectura de potencia REF es superior al 8%, es posible que la antena deba sintonizarse o que haya un problema con el cable de alimentación de la antena o los enchufes. Si la lectura de REF es superior al 15 %, entonces hay un problema grave con la antena y debe apagar el amplificador de potencia e investigar los cables de la antena, los conectores y la instalación en busca de problemas.


DATOS TÉCNICOS

(Todas las medidas indicadas se realizaron a 220 V CA a una temperatura ambiente de 26 grados Celsius, a menos que se indique lo contrario)

Parámetros de RF y AF

Ajuste de salida de potencia 1-500 Vatios en 50 ohmios
Rango de frecuencia 87,5 a 108 MHz
Emisiones espurias Menos de -75 dB referencia a la portadora
Emisiones armónicas Menos de -70 dB referencia a la portadora
Silenciamiento de RF fuera de bloqueo Menos de -70 dB referencia a la portadora
Estabilidad de frecuencia Menos de +/- 2 KHz entre -20 y +40 C
Frecuencia fina Ajuste +/- 1000 Hz
Ajuste de frecuencia Exactitud +/- 50 Hz
Desviación Sensibilidad Estabilidad +/-2 % máx.
AM residual Menos del 0,5 %
AM síncrona Menos del 0,5 %
Conector de salida de radiofrecuenciaDIN-716
Robustez RF Cualquier VSWR, fase, período de tiempo
Entrada de audio MPX Conector tipo Phono/ RCA no balanceado
pre-énfasis (50uS/ 75uS/ Ninguno)
Sensibilidad de entrada de audio MPX nom. 0,775 V rms para +/- 75 KHz Dev. Usuario adj.
Relación señal/ruido MPX Más de 72 dB rel. +/-75KHz desv.
Respuesta de frecuencia de audio MPX Menos de +/-0.5dB entre 30 Hz y 76 KHz
Distorsión de audio MPX Menos del 0,2 % THD
Temperatura de funcionamiento -20 a +40 grados C

Parámetros de red de CA

Voltaje de entrada 100-120 VCA o 200-240 VCA 47-63 Hz Verifique la etiqueta del panel posterior
Potencia de entrada800 para500 W RF OUT con RF SWR inferior a 1,5
Factor de potencia PF>0.95/230VAC PF>0.98/115VAC a máxima potencia
Humedad de trabajo 20 ~ 90% HR sin condensación
Estándares de seguridad Aprobado por UL60950-1, TUV EN60950-1
EMC Conducción y Radiación Cumplimiento de EN55022 (CISPR22) Clase B
Corriente armónica EMC Cumplimiento de EN61000-3-2,-3
Inmunidad EMC Cumplimiento de EN61000-4-2,3,4,5,6,8,11; ENV50204, nivel de industria ligera, criterio A

MANTENIMIENTO

El único mantenimiento que necesita el amplificador es una limpieza periódica. Después de varias semanas de uso continuo las 24 horas del día, los 7 días de la semana (especificado a continuación), el amplificador debe apagarse y desconectarse. Un técnico o ingeniero debe quitar la tapa superior quitando los tornillos autorroscantes. Usando una brocha suave nueva y limpia con una manguera de aspiradora, el polvo debe cepillarse suavemente y aspirarse de todas las áreas internas. Preste especial atención a los ventiladores reales en la parte trasera y la ventilación del ventilador en la parte delantera.

La siguiente tabla muestra el número recomendado de semanas que se debe realizar la limpieza para algunas áreas ambientales típicas.

SEMANAS SALADO ARENOSO POLVORIENTO PÚBLICO LIMPIO
4
6
8
12

No ajuste ningún control interno configurado de fábrica.

Bajo NINGUNA CIRCUNSTANCIA se deben realizar ajustes a los controles internos. Dichos ajustes podrían dañar la unidad e invalidar la garantía y también causar serias interferencias a otros usuarios del espectro electromagnético.

AVISO LEGAL

Vendemos este equipo a profesionales y organizaciones de buena fe, se utilizará correcta y legalmente. Casi todos los países del mundo requieren licencias para este tipo de equipo. Es responsabilidad del cliente verificar las leyes, directivas, reglamentos y requisitos de licencia pertinentes antes de instalar o poner en servicio este producto con un sistema de antena. Usted, el cliente o usuario acepta defender, indemnizar y eximir de responsabilidad a Aareff Systems Limited, sus empleados y agentes, de cualquier reclamo, acción o demanda, incluidos, entre otros, los honorarios legales y contables, que aleguen o resulten del uso indebido o ilegal de este equipo

Cumplimiento del equipo (Declaración de conformidad)

Unión Europea

Por la presente declaramos que este equipo cumple con;
• ETS 300384 Norma armonizada de telecomunicaciones europeas cuando se utiliza con un limitador de compresor de audio suministrado y probado por Aareff
• EN 301489-11 V1.3.1 (2006-05) EMC Compatibilidad electromagnética cuando se utiliza con un cable de alimentación de CA de 1 metro suministrado. Si el ingeniero de instalación necesita extender este cable, este y el cable de entrada de audio no deben tener más de 3 metros de longitud para cumplir con la directiva • .
• 2006/95/EC Directiva (2006-12) LVD Directiva de Bajo Voltaje.

Es posible el cumplimiento del equipo con equipos de y en conjunto con otros fabricantes, pero como esto está fuera del control de Aareff Systems, Aareff Systems no puede o se espera que garantice el cumplimiento en esta situación.

Estados Unidos

La siguiente lista son los requisitos técnicos de la FCC para la transmisión de FM. Confirmamos y verificamos que este transmisor cumple con los requisitos técnicos.

47 CFR Capítulo I Secciones de la Comisión Federal de Comunicaciones:
• 73.1560, 2.1046 Potencia de RF.
• 73.1545, 2.1055 Estabilidad de Frecuencia.
• 73.317, 2.1049 (e)(3) Limitación de emisión, máscara de emisión.
• 73.317, 2.1057, 2.1051 Límites de emisión, emisiones espurias en el terminal de la antena.
• 73.317, 2.1057, 2.1053 Límites de emisión, intensidad de campo de emisiones espúreas.

ROHS

Todos los componentes utilizados en este aparato cumplen con RoHS y no contienen por encima de los límites especificados en ninguna de las siguientes sustancias restringidas:

FIN DE VIDA DEL PRODUCTO

Este aparato NO debe desecharse con otros residuos domésticos.

Estamos totalmente comprometidos a mantener nuestras responsabilidades con el medio ambiente. Los propietarios de aparatos que hayan llegado al final de su vida útil pueden devolvérnoslos para su reciclaje, reacondicionamiento, reutilización o eliminación adecuada. Deberá pagar el servicio postal de menor costo disponible para enviarnos el aparato. Antes del envío, póngase en contacto con nosotros para obtener información más importante.

PLL 'LOOK UP' (S2 + S1)

MHz 1 2 3 4 5 6 1 2 3 4 5 6
87.5 ON ON OFF OFF ON OFF OFF ON OFF ON OFF ON
87.6 ON ON OFF OFF ON OFF OFF ON OFF ON OFF OFF
87.7 ON ON OFF OFF ON OFF OFF ON OFF OFF ON ON
87.8 ON ON OFF OFF ON OFF OFF ON OFF OFF ON OFF
87.9 ON ON OFF OFF ON OFF OFF ON OFF OFF OFF ON
88 ON ON OFF OFF ON OFF OFF ON OFF OFF OFF OFF
88.1 ON ON OFF OFF ON OFF OFF OFF ON ON ON ON
88.2 ON ON OFF OFF ON OFF OFF OFF ON ON ON OFF
88.3 ON ON OFF OFF ON OFF OFF OFF ON ON OFF ON
88.4 ON ON OFF OFF ON OFF OFF OFF ON ON OFF OFF
88.5 ON ON OFF OFF ON OFF OFF OFF ON OFF ON ON
88.6 ON ON OFF OFF ON OFF OFF OFF ON OFF ON OFF
88.7 ON ON OFF OFF ON OFF OFF OFF ON OFF OFF ON
88.8 ON ON OFF OFF ON OFF OFF OFF ON OFF OFF OFF
88.9 ON ON OFF OFF ON OFF OFF OFF OFF ON ON ON
89 ON ON OFF OFF ON OFF OFF OFF OFF ON ON OFF
89.1 ON ON OFF OFF ON OFF OFF OFF OFF ON OFF ON
89.2 ON ON OFF OFF ON OFF OFF OFF OFF ON OFF OFF
89.3 ON ON OFF OFF ON OFF OFF OFF OFF OFF ON ON
89.4 ON ON OFF OFF ON OFF OFF OFF OFF OFF ON OFF
89.5 ON ON OFF OFF ON OFF OFF OFF OFF OFF OFF ON
89.6 ON ON OFF OFF ON OFF OFF OFF OFF OFF OFF OFF
89.7 ON ON OFF OFF OFF ON ON ON ON ON ON ON
89.8 ON ON OFF OFF OFF ON ON ON ON ON ON OFF
89.9 ON ON OFF OFF OFF ON ON ON ON ON OFF ON
90 ON ON OFF OFF OFF ON ON ON ON ON OFF OFF
90.1 ON ON OFF OFF OFF ON ON ON ON OFF ON ON
90.2 ON ON OFF OFF OFF ON ON ON ON OFF ON OFF
90.3 ON ON OFF OFF OFF ON ON ON ON OFF OFF ON
90.4 ON ON OFF OFF OFF ON ON ON ON OFF OFF OFF
90.5 ON ON OFF OFF OFF ON ON ON OFF ON ON ON
90.6 ON ON OFF OFF OFF ON ON ON OFF ON ON OFF
90.7 ON ON OFF OFF OFF ON ON ON OFF ON OFF ON
90.8 ON ON OFF OFF OFF ON ON ON OFF ON OFF OFF
90.9 ON ON OFF OFF OFF ON ON ON OFF OFF ON ON
91 ON ON OFF OFF OFF ON ON ON OFF OFF ON OFF
91.1 ON ON OFF OFF OFF ON ON ON OFF OFF OFF ON
91.2 ON ON OFF OFF OFF ON ON ON OFF OFF OFF OFF
91.3 ON ON OFF OFF OFF ON ON OFF ON ON ON ON
91.4 ON ON OFF OFF OFF ON ON OFF ON ON ON OFF
91.5 ON ON OFF OFF OFF ON ON OFF ON ON OFF ON
91.6 ON ON OFF OFF OFF ON ON OFF ON ON OFF OFF
91.7 ON ON OFF OFF OFF ON ON OFF ON OFF ON ON
91.8 ON ON OFF OFF OFF ON ON OFF ON OFF ON OFF
91.9 ON ON OFF OFF OFF ON ON OFF ON OFF OFF ON
92 ON ON OFF OFF OFF ON ON OFF ON OFF OFF OFF
92.1 ON ON OFF OFF OFF ON ON OFF OFF ON ON ON
92.2 ON ON OFF OFF OFF ON ON OFF OFF ON ON OFF
92.3 ON ON OFF OFF OFF ON ON OFF OFF ON OFF ON
92.4 ON ON OFF OFF OFF ON ON OFF OFF ON OFF OFF
92.5 ON ON OFF OFF OFF ON ON OFF OFF OFF ON ON
92.6 ON ON OFF OFF OFF ON ON OFF OFF OFF ON OFF
92.7 ON ON OFF OFF OFF ON ON OFF OFF OFF OFF ON
92.8 ON ON OFF OFF OFF ON ON OFF OFF OFF OFF OFF
92.9 ON ON OFF OFF OFF ON OFF ON ON ON ON ON
93 ON ON OFF OFF OFF ON OFF ON ON ON ON OFF
93.1 ON ON OFF OFF OFF ON OFF ON ON ON OFF ON
93.2 ON ON OFF OFF OFF ON OFF ON ON ON OFF OFF
93.3 ON ON OFF OFF OFF ON OFF ON ON OFF ON ON
93.4 ON ON OFF OFF OFF ON OFF ON ON OFF ON OFF
93.5 ON ON OFF OFF OFF ON OFF ON ON OFF OFF ON
93.6 ON ON OFF OFF OFF ON OFF ON ON OFF OFF OFF
93.7 ON ON OFF OFF OFF ON OFF ON OFF ON ON ON
93.8 ON ON OFF OFF OFF ON OFF ON OFF ON ON OFF
93.9 ON ON OFF OFF OFF ON OFF ON OFF ON OFF ON
94 ON ON OFF OFF OFF ON OFF ON OFF ON OFF OFF
94.1 ON ON OFF OFF OFF ON OFF ON OFF OFF ON ON
94.2 ON ON OFF OFF OFF ON OFF ON OFF OFF ON OFF
94.3 ON ON OFF OFF OFF ON OFF ON OFF OFF OFF ON
94.4 ON ON OFF OFF OFF ON OFF ON OFF OFF OFF OFF
94.5 ON ON OFF OFF OFF ON OFF OFF ON ON ON ON
94.6 ON ON OFF OFF OFF ON OFF OFF ON ON ON OFF
94.7 ON ON OFF OFF OFF ON OFF OFF ON ON OFF ON
94.8 ON ON OFF OFF OFF ON OFF OFF ON ON OFF OFF
94.9 ON ON OFF OFF OFF ON OFF OFF ON OFF ON ON
95 ON ON OFF OFF OFF ON OFF OFF ON OFF ON OFF
95.1 ON ON OFF OFF OFF ON OFF OFF ON OFF OFF ON
95.2 ON ON OFF OFF OFF ON OFF OFF ON OFF OFF OFF
95.3 ON ON OFF OFF OFF ON OFF OFF OFF ON ON ON
95.4 ON ON OFF OFF OFF ON OFF OFF OFF ON ON OFF
95.5 ON ON OFF OFF OFF ON OFF OFF OFF ON OFF ON
95.6 ON ON OFF OFF OFF ON OFF OFF OFF ON OFF OFF
95.7 ON ON OFF OFF OFF ON OFF OFF OFF OFF ON ON
95.8 ON ON OFF OFF OFF ON OFF OFF OFF OFF ON OFF
95.9 ON ON OFF OFF OFF ON OFF OFF OFF OFF OFF ON
96 ON ON OFF OFF OFF ON OFF OFF OFF OFF OFF OFF
96.1 ON ON OFF OFF OFF OFF ON ON ON ON ON ON
96.2 ON ON OFF OFF OFF OFF ON ON ON ON ON OFF
96.3 ON ON OFF OFF OFF OFF ON ON ON ON OFF ON
96.4 ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF
96.5 ON ON OFF OFF OFF OFF ON ON ON OFF ON ON
96.6 ON ON OFF OFF OFF OFF ON ON ON OFF ON OFF
96.7 ON ON OFF OFF OFF OFF ON ON ON OFF OFF ON
96.8 ON ON OFF OFF OFF OFF ON ON ON OFF OFF OFF
96.9 ON ON OFF OFF OFF OFF ON ON OFF ON ON ON
97 ON ON OFF OFF OFF OFF ON ON OFF ON ON OFF
97.1 ON ON OFF OFF OFF OFF ON ON OFF ON OFF ON
97.2 ON ON OFF OFF OFF OFF ON ON OFF ON OFF OFF
97.3 ON ON OFF OFF OFF OFF ON ON OFF OFF ON ON
97.4 ON ON OFF OFF OFF OFF ON ON OFF OFF ON OFF
97.5 ON ON OFF OFF OFF OFF ON ON OFF OFF OFF ON
97.6 ON ON OFF OFF OFF OFF ON ON OFF OFF OFF OFF
97.7 ON ON OFF OFF OFF OFF ON OFF ON ON ON ON
97.8 ON ON OFF OFF OFF OFF ON OFF ON ON ON OFF
97.9 ON ON OFF OFF OFF OFF ON OFF ON ON OFF ON
98 ON ON OFF OFF OFF OFF ON OFF ON ON OFF OFF
98.1 ON ON OFF OFF OFF OFF ON OFF ON OFF ON ON
98.2 ON ON OFF OFF OFF OFF ON OFF ON OFF ON OFF
98.3 ON ON OFF OFF OFF OFF ON OFF ON OFF OFF ON
98.4 ON ON OFF OFF OFF OFF ON OFF ON OFF OFF OFF
98.5 ON ON OFF OFF OFF OFF ON OFF OFF ON ON ON
98.6 ON ON OFF OFF OFF OFF ON OFF OFF ON ON OFF
98.7 ON ON OFF OFF OFF OFF ON OFF OFF ON OFF ON
98.8 ON ON OFF OFF OFF OFF ON OFF OFF ON OFF OFF
98.9 ON ON OFF OFF OFF OFF ON OFF OFF OFF ON ON
99 ON ON OFF OFF OFF OFF ON OFF OFF OFF ON OFF
99.1 ON ON OFF OFF OFF OFF ON OFF OFF OFF OFF ON
99.2 ON ON OFF OFF OFF OFF ON OFF OFF OFF OFF OFF
99.3 ON ON OFF OFF OFF OFF OFF ON ON ON ON ON
99.4 ON ON OFF OFF OFF OFF OFF ON ON ON ON OFF
99.5 ON ON OFF OFF OFF OFF OFF ON ON ON OFF ON
99.6 ON ON OFF OFF OFF OFF OFF ON ON ON OFF OFF
99.7 ON ON OFF OFF OFF OFF OFF ON ON OFF ON ON
99.8 ON ON OFF OFF OFF OFF OFF ON ON OFF ON OFF
99.9 ON ON OFF OFF OFF OFF OFF ON ON OFF OFF ON
100 ON ON OFF OFF OFF OFF OFF ON ON OFF OFF OFF
100.1 ON ON OFF OFF OFF OFF OFF ON OFF ON ON ON
100.2 ON ON OFF OFF OFF OFF OFF ON OFF ON ON OFF
100.3 ON ON OFF OFF OFF OFF OFF ON OFF ON OFF ON
100.4 ON ON OFF OFF OFF OFF OFF ON OFF ON OFF OFF
100.5 ON ON OFF OFF OFF OFF OFF ON OFF OFF ON ON
100.6 ON ON OFF OFF OFF OFF OFF ON OFF OFF ON OFF
100.7 ON ON OFF OFF OFF OFF OFF ON OFF OFF OFF ON
100.8 ON ON OFF OFF OFF OFF OFF ON OFF OFF OFF OFF
100.9 ON ON OFF OFF OFF OFF OFF OFF ON ON ON ON
101 ON ON OFF OFF OFF OFF OFF OFF ON ON ON OFF
101.1 ON ON OFF OFF OFF OFF OFF OFF ON ON OFF ON
101.2 ON ON OFF OFF OFF OFF OFF OFF ON ON OFF OFF
101.3 ON ON OFF OFF OFF OFF OFF OFF ON OFF ON ON
101.4 ON ON OFF OFF OFF OFF OFF OFF ON OFF ON OFF
101.5 ON ON OFF OFF OFF OFF OFF OFF ON OFF OFF ON
101.6 ON ON OFF OFF OFF OFF OFF OFF ON OFF OFF OFF
101.7 ON ON OFF OFF OFF OFF OFF OFF OFF ON ON ON
101.8 ON ON OFF OFF OFF OFF OFF OFF OFF ON ON OFF
101.9 ON ON OFF OFF OFF OFF OFF OFF OFF ON OFF ON
102 ON ON OFF OFF OFF OFF OFF OFF OFF ON OFF OFF
102.1 ON ON OFF OFF OFF OFF OFF OFF OFF OFF ON ON
102.2 ON ON OFF OFF OFF OFF OFF OFF OFF OFF ON OFF
102.3 ON ON OFF OFF OFF OFF OFF OFF OFF OFF OFF ON
102.4 ON ON OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF
102.5 ON OFF ON ON ON ON ON ON ON ON ON ON
102.6 ON OFF ON ON ON ON ON ON ON ON ON OFF
102.7 ON OFF ON ON ON ON ON ON ON ON OFF ON
102.8 ON OFF ON ON ON ON ON ON ON ON OFF OFF
102.9 ON OFF ON ON ON ON ON ON ON OFF ON ON
103 ON OFF ON ON ON ON ON ON ON OFF ON OFF
103.1 ON OFF ON ON ON ON ON ON ON OFF OFF ON
103.2 ON OFF ON ON ON ON ON ON ON OFF OFF OFF
103.3 ON OFF ON ON ON ON ON ON OFF ON ON ON
103.4 ON OFF ON ON ON ON ON ON OFF ON ON OFF
103.5 ON OFF ON ON ON ON ON ON OFF ON OFF ON
103.6 ON OFF ON ON ON ON ON ON OFF ON OFF OFF
103.7 ON OFF ON ON ON ON ON ON OFF OFF ON ON
103.8 ON OFF ON ON ON ON ON ON OFF OFF ON OFF
103.9 ON OFF ON ON ON ON ON ON OFF OFF OFF ON
104 ON OFF ON ON ON ON ON ON OFF OFF OFF OFF
104.1 ON OFF ON ON ON ON ON OFF ON ON ON ON
104.2 ON OFF ON ON ON ON ON OFF ON ON ON OFF
104.3 ON OFF ON ON ON ON ON OFF ON ON OFF ON
104.4 ON OFF ON ON ON ON ON OFF ON ON OFF OFF
104.5 ON OFF ON ON ON ON ON OFF ON OFF ON ON
104.6 ON OFF ON ON ON ON ON OFF ON OFF ON OFF
104.7 ON OFF ON ON ON ON ON OFF ON OFF OFF ON
104.8 ON OFF ON ON ON ON ON OFF ON OFF OFF OFF
104.9 ON OFF ON ON ON ON ON OFF OFF ON ON ON
105 ON OFF ON ON ON ON ON OFF OFF ON ON OFF
105.1 ON OFF ON ON ON ON ON OFF OFF ON OFF ON
105.2 ON OFF ON ON ON ON ON OFF OFF ON OFF OFF
105.3 ON OFF ON ON ON ON ON OFF OFF OFF ON ON
105.4 ON OFF ON ON ON ON ON OFF OFF OFF ON OFF
105.5 ON OFF ON ON ON ON ON OFF OFF OFF OFF ON
105.6 ON OFF ON ON ON ON ON OFF OFF OFF OFF OFF
105.7 ON OFF ON ON ON ON OFF ON ON ON ON ON
105.8 ON OFF ON ON ON ON OFF ON ON ON ON OFF
105.9 ON OFF ON ON ON ON OFF ON ON ON OFF ON
106 ON OFF ON ON ON ON OFF ON ON ON OFF OFF
106.1 ON OFF ON ON ON ON OFF ON ON OFF ON ON
106.2 ON OFF ON ON ON ON OFF ON ON OFF ON OFF
106.3 ON OFF ON ON ON ON OFF ON ON OFF OFF ON
106.4 ON OFF ON ON ON ON OFF ON ON OFF OFF OFF
106.5 ON OFF ON ON ON ON OFF ON OFF ON ON ON
106.6 ON OFF ON ON ON ON OFF ON OFF ON ON OFF
106.7 ON OFF ON ON ON ON OFF ON OFF ON OFF ON
106.8 ON OFF ON ON ON ON OFF ON OFF ON OFF OFF
106.9 ON OFF ON ON ON ON OFF ON OFF OFF ON ON
107 ON OFF ON ON ON ON OFF ON OFF OFF ON OFF
107.1 ON OFF ON ON ON ON OFF ON OFF OFF OFF ON
107.2 ON OFF ON ON ON ON OFF ON OFF OFF OFF OFF
107.3 ON OFF ON ON ON ON OFF OFF ON ON ON ON
107.4 ON OFF ON ON ON ON OFF OFF ON ON ON OFF
107.5 ON OFF ON ON ON ON OFF OFF ON ON OFF ON
107.6 ON OFF ON ON ON ON OFF OFF ON ON OFF OFF
107.7 ON OFF ON ON ON ON OFF OFF ON OFF ON ON
107.8 ON OFF ON ON ON ON OFF OFF ON OFF ON OFF
107.9 ON OFF ON ON ON ON OFF OFF ON OFF OFF ON
108 ON OFF ON ON ON ON OFF OFF ON OFF OFF OFF

¿NECESITAS COMPRAR UNO?


Inc. Envio hacia: ESTADOS UNIDOS

500W FM COMPOSITE MPX INPUT TRANSMITTER (500wpll19p)
US$ 1884

500W FM STEREO TRANSMITTER WITH AUDIO PROCESSING, DYNAMIC RDS AND XLR INPUTS (500wpllsl19p)
US$ 2696

© 2023 AAREFF SYSTEMS LIMITED

RESERVADOS TODOS LOS DERECHOS. Aareff es una marca comercial de Aareff Transmission Systems. Todo el contenido de este documento, incluidos, entre otros, las imágenes, los logotipos, el texto y las ilustraciones, están protegidos por derechos de autor, marcas registradas y otros derechos de propiedad intelectual que son propiedad y están controlados por Aareff Transmission Systems o por otras partes que han autorizado su material a Aareff. Sistemas de Transmisión. Este documento, en parte o en su totalidad, no puede copiarse, reproducirse, volver a publicarse, cargarse, publicarse o distribuirse de ninguna manera, incluso por correo electrónico, ftp o cualquier otro medio electrónico.

Se ha tenido todo el cuidado en la preparación de este documento, pueden haber ocurrido errores en el contenido, tipográficos o de otro tipo. Si tiene comentarios sobre su precisión, comuníquese con Aareff Systems Limited (Reino Unido)






CLIENTES
BLOG
NOSOTROS
CONTACTENOS
TECH
TERMINOS

©2023 Aareff Systems

0.0403439998627
