100 W Transmisor de radio FM profesional
- OPCIÓN SÚPER SILENCIOSA
- ESTÉREO CON OPCIÓN DE PROCESAMIENTO DE AUDIO
- OPCIÓN RDS
- 12 VCC, OPCIÓN 48VDC o 90-260VAC
- OPCIÓN USB 192 KHz 24 bits
- INCLUYE ENVÍO
- 5 AÑOS DE GARANTÍA
- SUPERA LAS ESPECIFICACIONES TÉCNICAS CE/FCC
|
DE 5 AÑOS |
Como todos nuestros transmisores, esto tiene un exterior de aspecto simple, adentro es otra historia. El transmisor de 100 vatios tiene una especificación muy alta y es más que un rival en calidad técnica para cualquiera de los otros transmisores de transmisión profesional en el mercado a precios mucho más altos. Al no incluir adornos y otros trucos que no mejoran la calidad del sonido o la confiabilidad, podemos hacer este transmisor a un precio asequible. ¡¡Este y el modelo anterior llevan más de 20 años en el mercado!! y han soportado países del mundo con los peores entornos y los climas más cálidos y han funcionado perfectamente sin ningún problema.
¿Qué versión necesita?
Estas son las dos versiones principales de este transmisor:
◼ Versión estéreo con RDS y procesamiento de audio
◼ Versión MPX
Estas dos versiones cubren el 90% de todos los requisitos del cliente. Hay otras versiones personalizadas disponibles, como solo estéreo, sin RDS, sin procesamiento, etc., que también podemos hacer si eso es lo que necesita.
Encontrará estas dos versiones principales que se muestran en detalle en las dos secciones siguientes con descripciones de lo que hacen y cómo funcionan. También deberías ver el precio., INCLUYE la entrega, A tu pais.
Si todavía no estás seguro, siempre puede ponerse en contacto con nosotros en em: info@aareff.com o ws: +1 829 6980733 y estaremos encantados de asesorarle.
¿Tiene Alguna Pregunta?
Estéreo, Versión de procesamiento de audio y RDS
Si no está seguro de qué versión desea, Entonces definitivamente necesitas esta versión. Es perfecta para principiantes porque ajusta los niveles de audio automáticamente y mantiene la100 Transmisor de vatios dentro de las especificaciones legales requeridas por el regulador estatal.
Esta versión también es ideal para profesionales que no necesitan complicaciones, ya que incluye todo en una sola carcasa. El procesamiento de audio mantiene el nivel de audio "ALTO"., Pero no demasiado alto, ya que podría causar una desviación excesiva y contravenir su permiso. El truco está en conseguir el sonido lo más alto posible para poder competir con las demás estaciones en el dial., pero al mismo tiempo manteniendo la legalidad de la señal. Es un equilibrio difícil de mantener., Pero esta versión en estéreo con nuestros procesadores de audio internos hace exactamente esto.
-500.webp)

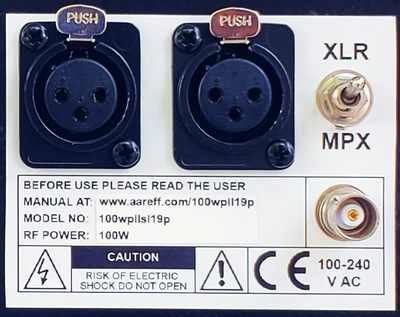

Las entradas de audio estándar de la industria son 600 ohm + 4 dBu balanceadas utilizando conectores XLR.
Además, Esta versión INCLUYE RDS. Esto permite que todos vean el nombre de tu emisora y más al desplazarse por la pantalla de la radio.
El RDS no es un RDS cualquiera, Es un RDS dinámico totalmente programable. Esto significa que el transmisor se puede conectar a una PC mediante un cable USB. El RDS se puede modificar sobre la marcha en tiempo real mediante el control USB para PC (ver más abajo).
Opción Súper Silenciosa AÑADIDA
¿Qué es SUPER SILENCIOSO? Significa que es tan silencioso como un ratón y se puede usar en un estudio de microfonía en vivo sin ruido de fondo. El video muestra el transmisor de 100 vatios., pero es exactamente lo mismo para las unidades de 30 y 50 vatios.
Si quieres la opción SUPER SILENCIOSA, ASEGÚRESE DE AGREGARLO COMO OPCIÓN en el panel de precios a continuación.
SUPER SILENCIOSO significa menos de 20dBA, Esto es comparable a un susurro de bajo nivel en un estudio., Lo más probable es que haya otros equipos, El aire acondicionado o la ventilación del estudio tienen un volumen mayor.
Entrada MPX plana de 30Hz a 76KHz
Tenemos esta versión disponible para usuarios con experiencia que prefieren una entrada MPX sin procesar.
La respuesta de audio en bajas frecuencias es el santo grial para los procesadores de audio multibanda, la requieren.
Como puedes ver en la imagen, la onda cuadrada de 160Hz es muy cuadrada sin inclinación, lo que la hace perfecta para su uso con Orban, Inovonics, Omnia, Stereo Tool y otros procesadores de audio comerciales.
Esta configuración utiliza un VCO push-push, basado en Hartley y acoplado ligeramente, que exhibe una estabilidad extraordinaria, hasta el punto de desviarse menos de 10 kHz de su frecuencia designada por sí solo, incluso cuando el DSS y el PLL están apagados.
-500.webp)
Debido a que este VCO es tan inherentemente estable, el PLL solo tiene que hacer correcciones menores para mantener la frecuencia dentro de aproximadamente 300 Hz, dándole efectivamente solo un pequeño empujón. En consecuencia, el audio se mantiene muy limpio, como se señaló anteriormente, y el voltaje de control del PLL puede ser fuertemente filtrado con un filtro pasa-bajo hasta apenas unos pocos hercios. Tal filtro de lazo tan lento asegura que las bajas frecuencias alrededor de 30 Hz no se interpreten erróneamente como deriva de frecuencia, pasando sin alteración al varicap. Esto preserva la respuesta de audio de bajas frecuencias esencial para procesadores de audio de alto rendimiento.
Opción de 12 V y 48 V CC
La versión normal de esta unidad es de 90 a 260 VCA. No obstante también podemos fabricarlo para 12V o 48V DC. A lo mejor de nuestro conocimiento, en el mundo entero, Solo nosotros fabricamos transmisores y amplificadores de radiodifusión FM de 12 V CC con salidas de potencia de RF de hasta 250 W.
Las aplicaciones incluyen configuraciones móviles donde solo está disponible la batería de un automóvil o vehículo. Tenemos una antena FM de montaje magnético perfecta para configuraciones móviles. También instalaciones fijas con conexión a sistemas de baterías solares de 12V y 48V DC
Enviamos por defecto la versión AC. Si quieres la versión de 12 o 48V DC, Es importante que nos notifiques por correo electrónico cuando realices tu pedido.
.webp)
CONTROL DE PC POR USB
Descarga nuestra aplicación gratuita para PC que se conecta 'plug and play' al transmisor / excitador PLL DDS a través de USB. Puedes ver el estado del PLL y cambiar la frecuencia y la potencia directamente desde la interfaz del PC. Si eliges agregar la tarjeta RDS opcional, también puedes cambiar el PI, PTY y el texto desplazable de la radio desde la interfaz.
A continuación, se encuentran los enlaces de descarga para Windows:
https://www.aareff.com/1wpllm/pll14.4/pll14.exe
https://www.aareff.com/1wpllm/pll14.4/pll14.zip
Al hacer clic en estos enlaces, Windows puede mostrarte una advertencia de que el software proviene de un editor desconocido. Te aseguramos que nosotros escribimos las aplicaciones y que los archivos son completamente seguros, están libres de virus y provienen de nuestro dominio registrado www.aareff.com, que puedes verificar en https://lookup.icann.org/en/lookup
Estado normal cuando el dispositivo está conectado: el PLL está BLOQUEADO con una potencia de salida de 0.85W y una fase PLL de 2.33V
Esto muestra lo que sucede si el dispositivo pierde su bloqueo. Simulamos una falla colocando nuestros dedos en las bobinas del oscilador.
Esto muestra el regreso a la normalidad con el comando del usuario FREQ:106.7 escrito en el cuadro de entrada a continuación. Se puede establecer un valor entre 87.5 y 108.0 MHz.
Después de presionar 'Enviar:', la pantalla muestra FRECUENCIA ACTUALIZADA 106.7 junto con otra información técnica. Esto hace que el transmisor cambie de frecuencia.
Esto muestra otro comando, RDS-PI:ABCD escrito para dispositivos con la tarjeta RDS.
Después de presionar 'Enviar:', la pantalla muestra RDS-PI ACTUALIZADO: ABCD, actualizando instantáneamente el código PI de RDS.
Esto muestra dos ejemplos adicionales de comandos RDS:
RDS-TEXT:[escribe tu mensaje aquí]
RDS-PTY:[número de 0 a 31]
El texto es ASCII simple de hasta 60 caracteres y los códigos PTY válidos se muestran a continuación.
A continuación, se muestran los comandos disponibles para el control de PC por USB, así como los códigos PTY para el tipo de programa. Seguiremos desarrollando mejoras y agregando más comandos útiles a esta aplicación en el futuro. Sigue consultando esta página para más detalles.
◼ DEVICE-ID
◼ STATUS
◼ FREQ:[87.5 a 108.0]
◼ DDS-ADJ:[-1,0 o 1]
◼ PWR:[0 a 1]
◼ RDS-PTY: [0 a 31 lista de códigos PTY]
◼ RDS-PI: [0000 a FFFF]
◼ RDS-TEXT:[hasta 60 caracteres.]
◼ RDS-ON
◼ RDS-OFF
Antenas
Este transmisor se puede utilizar con cualquiera de las siguientes antenas:
• DIPOLO SIMPLE
• 4.8dBi 2 DIPOLOS
• 7.8dBi 4 DIPOLOS
• 10.8dBi 8 DIPOLOS
• 4.8dBi 5/8 ANTENA
• DIPOLO CIRCULAR
• DIPOLO PLEGADO
• MONTAJE MAG
Nuestro paquete de sistema, el sistema EIRP de 250 W, incluye este transmisor con una antena dipolo apilada de 2 vías y 20 mt de cable LMR400 de baja pérdida para brindarle un sistema completo que cumplirá con las regulaciones de la Unión Europea y la mayoría de los demás países del mundo.
Protección VSWR
Este transmisor está TOTALMENTE PROTEGIDO y bajo severas condiciones de desajuste de carga (ROE deficiente)., Pérdida de retorno), el amplificador reducirá automáticamente la potencia a un nivel seguro para protegerse, la antena y los cables de daños. Cuando la carga se vuelve buena, la potencia completa se restaura automáticamente. En el panel frontal hay un pequeño y elegante medidor iluminado con LED de color azul intenso para indicar la potencia directa y reflejada y un contador de frecuencia real. El amplificador está totalmente protegido contra la mala ROE y la potencia reflejada durante cualquier período de tiempo.
Protección de temperatura
Esta unidad está diseñada pensando en una alta confiabilidad. El sistema de refrigeración incorpora. Dos ventiladores de 60 mm mantienen los disipadores térmicos de esta unidad fríos para tocarlos con la mano, incluso cuando lo probamos en España en verano a temperaturas ambiente superiores a 40 grados C. Para mantener la fiabilidad de la salida de RF a largo plazo, el amplificador de potencia lineal está equipado con un dispositivo Mosfet de 150 vatios. Debido a este diseño, el transmisor de 100 vatios es capaz de funcionar sin interrupciones en cualquier parte del mundo con alta confiabilidad.
Construcción
El recinto está fabricado en acero resistente de calibre 16., recubierto de polvo y horneado en negro satinado. Esto deja una dura, superficie duradera que nunca se pudrirá ni se corroerá y se limpiará para que brille durante décadas. El panel frontal mide 19 pulgadas de ancho y 2U (3,5 pulgadas) de alto con una profundidad de 12 pulgadas, por lo que cabe fácilmente en un bastidor estándar. Es muy fuerte y difícil de dañar incluso bajo un manejo extremo.
Configuración de energía, desv. y frecuencia
La frecuencia, el nivel de potencia y la desviación son fáciles de configurar mediante el contador de frecuencia integral y los controles en el panel inferior. Más información al respecto en los manuales de usuario que se muestran en el siguiente enlace.
Cumplimiento
La versión estéreo con procesamiento y limitador de audio cumple con todos los estándares normativos exigidos desde el primer momento y preconfigurado. De hecho, si nos envía una copia de su permiso y sus condiciones, lo configuraremos exactamente según las especificaciones. Este equipo cumple con los estándares armonizados de la UE/CE y los requisitos técnicos de la FCC para la transmisión de FM. Más información AQUÍ
Especificación RF
Todas las medidas indicadas se realizaron a 220 V CA a 27 grados. Celsius temperatura ambiente a menos que se indique.
| Potencia de salida | Adj. 1-100 Vatios en 50 ohmios |
| Emisiones espurias | Menos de -75 dB ref al portador |
| Emisiones armónicas | Menos de -70 dB ref al portador |
| Estabilidad de frecuencia | +/- 1 KHz máx. tip. +/-300 Hz |
| Estabilidad de la sensibilidad a la desviación | +/-2 % máx. |
| Ajuste fino de frecuencia | > +/- 1000 Hz |
| Rango de frecuencias | 87,5 a 108 MHz en pasos de 100 KHz |
| Silenciamiento de RF fuera de bloqueo | Menos de -70 dB ref al portador |
| AM residual | Menos del 0,5 % |
| AM síncrona | Menos del 0,5 % |
| Robustez RF | Cualquier fase VSWR o período de tiempo |
| Conector de salida | N-Hembra |
| Temperatura de funcionamiento | -20 a +40 °C |
Especificación AF
| pre-énfasis | (50 uS/ 75 uS/ Ninguno) Seleccionable | |
| Conector de entrada de audio | Zócalos no balanceados tipo Phono/RCA | |
| Sensibilidad de entrada de audio | +4 dBu para +/- 75 KHz dev. | |
| Versión | MPX | Procesador de audio y estéreo |
| Relación señal a ruido | 80dB | 65dB |
| Respuesta frecuente | 30Hz-76KHz | 30Hz-15KHz |
| Distorsión de audio | Mejor que 0.1% / 60dB THD | Mejor que 0.1% / 60dB THD |
Especificación de CA
| Voltaje de entrada | 90-264 V CA 135-370 V CC 47-63 Hz |
| Potencia de entrada | 200 W para100 W RF OUT con RF SWR inferior a 1,5 |
| Humedad de trabajo | 20-90% HR sin condensación |
| Estándares de seguridad | UL60950-1 TUV EN60950-1 BSMI CNS14336 CCC GB4943 J60950-1 aprobado |
| Emisión CEM | Cumplimiento de EN55022 clase B EN61000-3-2 3 FCC PARTE 15 / CISPR22 clase B CNS13438 clase B GB17625.1 |
| Inmunidad EMC | Cumplimiento de EN61000-4-2 3 4 5 6 8 11 criterio de nivel de industria ligera A |
