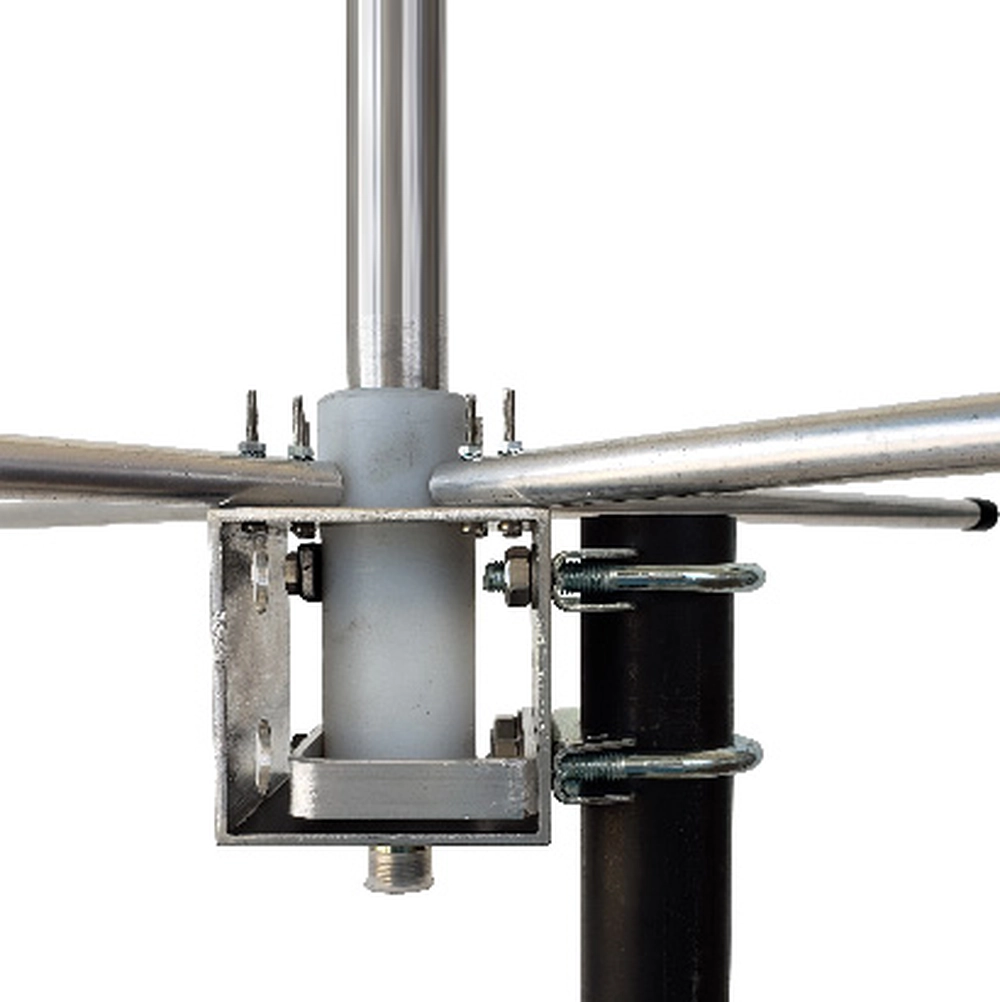

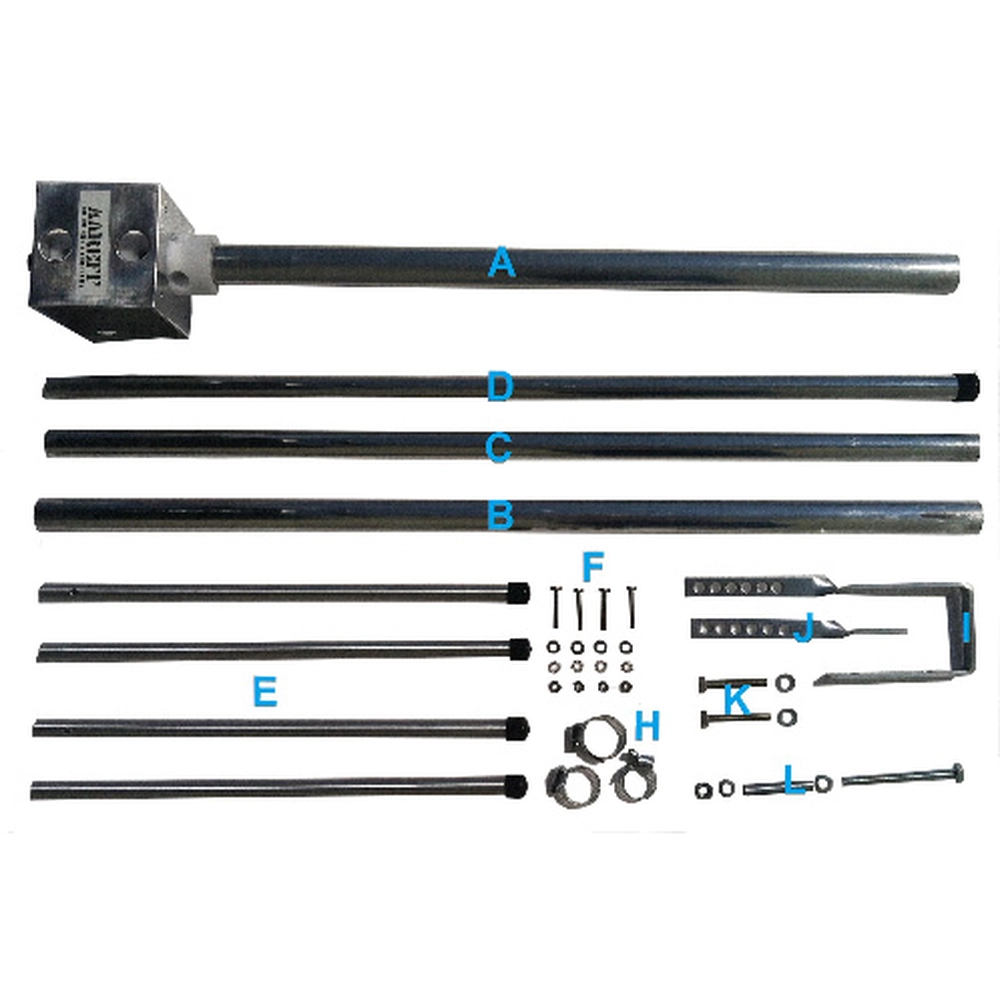

Con los siguientes elementos, ensamble la sección de base con el lazo de sintonía como se muestra en la imagen inferior.

• Tubo radiador principal de 1”, sección de montaje y conector RF
• Dos abrazaderas de fijación al mástil
• Lazo de sintonía
• Barra de sintonía
• Dos tornillos M6 y arandelas
• Tornillo M6, manguito de aluminio, dos arandelas y tuerca

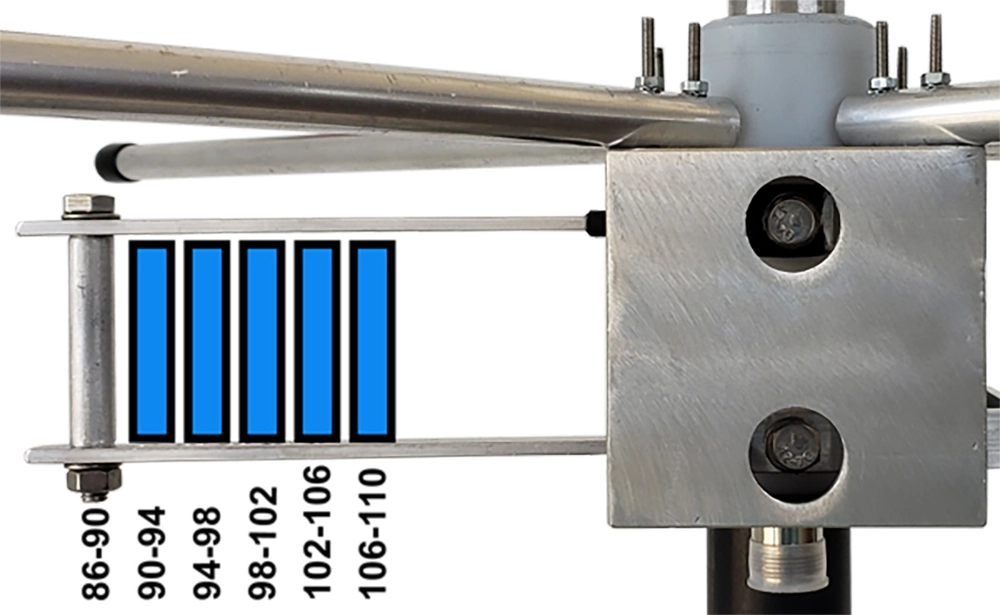

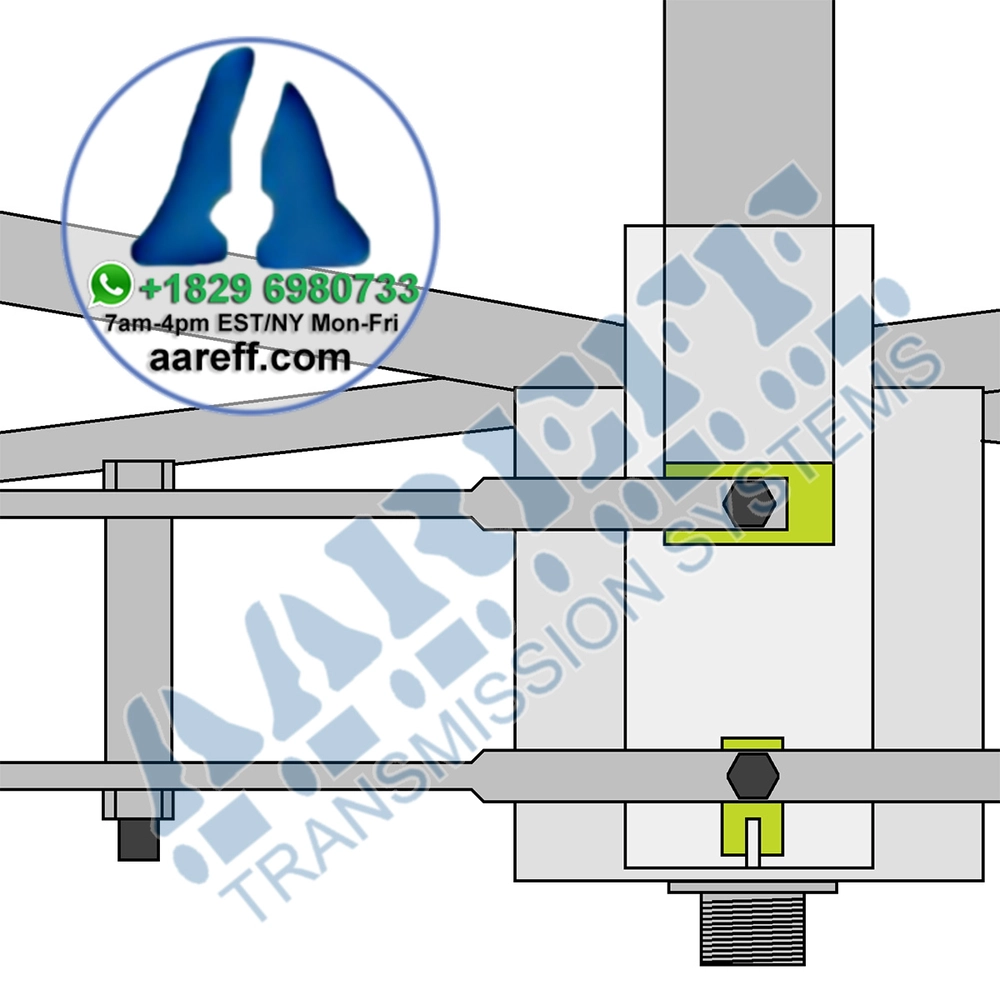

El lazo de sintonía, la barra y el manguito de aluminio forman un inductor de media vuelta. La frecuencia de operación determina la posición del manguito de aluminio. Coloque el manguito de aluminio en una de las seis posiciones mostradas en la imagen «Vista del conjunto de base» para la frecuencia deseada. Este manguito conducirá una gran corriente de RF; asegúrese de que esté firme y apretado. El lazo y la barra de sintonía también deben atornillarse firmemente a la sección de teflón con los dos tornillos M6 y sus arandelas y también a la placa trasera usando las abrazaderas de fijación al mástil. Esto se muestra en las imágenes.

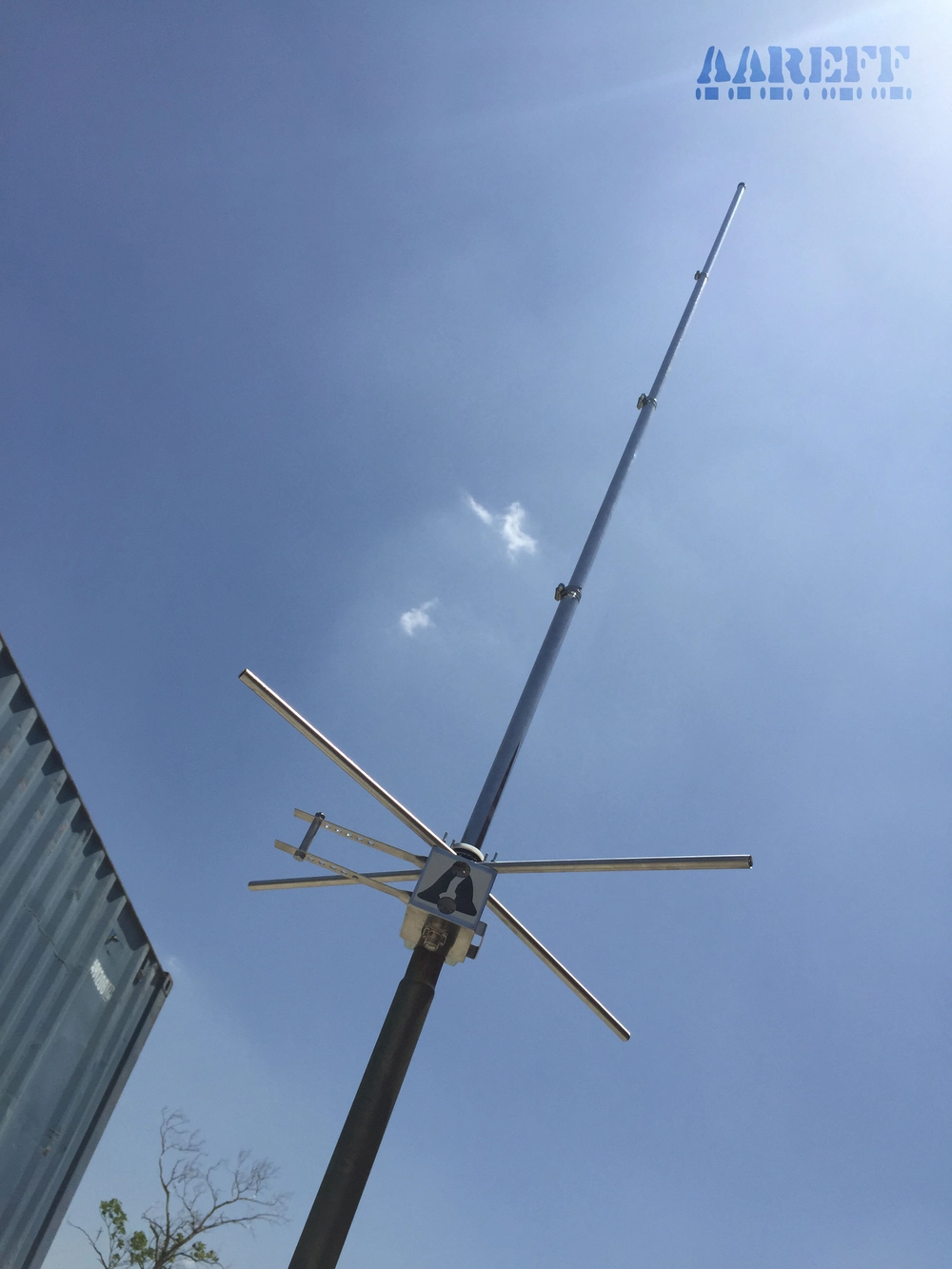

Coloque los cuatro tubos del plano de tierra en la placa superior de la sección de base y asegúrelos bien con los cuatro tornillos y tuercas M4.

La frecuencia de operación determina la longitud.

Elija de la tabla la frecuencia (MHz) más cercana a la que necesita utilizar. Por ejemplo, si necesita 91.3 MHz, elija 91.5 MHz, que es la más cercana. Luego ajuste la longitud de la antena a los metros indicados para esa frecuencia. Use una cinta métrica para medir la longitud desde la (IMPORTANTE) placa superior de la sección de base hasta el extremo del tubo superior.

Deslice los tubos unos dentro de otros hasta alcanzar la longitud correcta. Con la longitud correcta, apriete las abrazaderas circulares para asegurar los tubos en su lugar. Asegúrese de que las abrazaderas estén apretadas y que los tubos no se muevan. Compruebe DOS veces la longitud desde la placa superior de la sección de base hasta el extremo del tubo superior. Si esta longitud no es correcta, la antena no radiará correctamente.

A continuación se muestra el diagrama de radiación de nuestra antena 5/8, mostrando una sección transversal de la señal entre la antena y el horizonte a 0 y 180 grados. Visto desde arriba en el punto de 0 grados, el diagrama de radiación es perfectamente circular.

¡IMPORTANTE!

Una instalación incorrecta de la antena puede causar quemaduras por RF y niveles de exposición a RF por encima de los límites recomendados para el personal.

BAJO NINGUNA CIRCUNSTANCIA debe montarse y usarse la antena a nivel del suelo o a pocos metros del personal.

Asegúrese de que todas las conexiones de la antena con el transmisor o el amplificador de potencia sean firmes; esto es importante, ya que las conexiones deficientes y las uniones soldadas mal hechas pueden causar quemaduras por RF al personal, ruidos severos en la transmisión y un ancho de banda de RF excesivo.

Si la antena está instalada y sintonizada correctamente y dispone de un Analizador de Antenas, Analizador de Redes u otro equipo de medición de ROE/Pérdida de Retorno, debería esperar ver resultados similares a nuestras pruebas que se muestran a continuación.

Al redactar este manual no existía una directiva de la UE referente a la CEM (Compatibilidad Electromagnética) de antenas de radiodifusión VHF Banda II; sin embargo, en nuestra opinión existen posibles cuestiones de compatibilidad CEM que deben atenderse al instalar este sistema de antena. Al finalizar la instalación de la antena, verifique:

1. Que todos los cables que entran en los conectores estén firmes y correctamente engastados o soldados.

2. Que todos los conectores estén bien atornillados y firmes.

3. Que la cinta de PVC y/o la cinta autoamalgamante estén enrolladas alrededor de todos los conectores para evitar la entrada de agua en el conector y en el interior del cable.

Si algún cable está suelto o hay malas conexiones, esto puede causar cierta resistencia no lineal, efecto diodo o pequeños arcos. Cuando esto ocurre, se crea una perturbación CEM (chasquidos y crepitaciones) en un amplio espectro de frecuencias.

Como las antenas son dispositivos pasivos, los requisitos de mantenimiento son bajos; sin embargo, no considere que «bajo» significa «inexistente»: se requieren algunas inspecciones periódicas.

Siempre, después de una tormenta fuerte o condiciones climáticas extremas, debe realizarse una inspección y además según se indica en la tabla siguiente.

SEMANAS	Techo de edificio	Torre ligera	Torre pesada
13
26
39
52

Vendemos este equipo a profesionales y organizaciones de buena fe para que se utilice correcta y legalmente. La mayoría de los países del mundo requieren licencia para que esta antena se utilice con un transmisor. Es responsabilidad del cliente verificar las leyes, directivas, reglamentos y requisitos de licencia pertinentes antes de poner este producto en servicio con un sistema de antena. Usted, el cliente o usuario, acepta defender, indemnizar y eximir de responsabilidad a Aareff Systems Limited, sus empleados y agentes, de cualquier reclamación, acción o demanda, incluidos, sin limitación, honorarios legales y contables, que aleguen o resulten del uso inadecuado o ilegal de este equipo.

TODOS LOS DERECHOS RESERVADOS. Aareff es una marca comercial de Aareff Transmission Systems. Todos los contenidos de este documento, incluidos, entre otros, imágenes, logotipos, texto e ilustraciones, están protegidos por derechos de autor, marcas registradas y otros derechos de propiedad intelectual que son propiedad y están controlados por Aareff Transmission Systems o por otras partes que han licenciado su material a Aareff Transmission Systems. Este documento, en parte o en su totalidad, no puede copiarse, reproducirse, republicarse, cargarse, publicarse ni distribuirse de ninguna manera, incluyendo por correo electrónico, ftp u otros medios electrónicos.

Se ha puesto el máximo cuidado en la preparación de este documento; pueden haberse producido errores de contenido, tipográficos o de otro tipo. Si tiene comentarios sobre su exactitud, póngase en contacto con Aareff Systems Limited (Reino Unido).
