Manual del usuario - Antena de polarización circular cicloide de 2 vías

USO PREVISTO

Esta antena está diseñada para usarse con un transmisor de transmisión de FM de hasta 3000 vatios en una ubicación permanentemente predefinida con una licencia o autorización del regulador del espectro radioeléctrico de su país.

¡IMPORTANTE!
LEA DETENIDAMENTE ESTE DOCUMENTO

La antena es la parte más importante del sistema de transmisión y debe instalarse correctamente antes de continuar y antes de conectar cualquier equipo de transmisión.

Si está instalando cerca de líneas eléctricas, LEA la sección a continuación INSTALACIÓN CERCA DE LÍNEAS ELÉCTRICAS.

Bajo ninguna circunstancia se debe montar y utilizar la antena a nivel del suelo o a unos pocos metros del personal.

Idealmente, esta antena debería montarse al menos a 20 metros de altura y alejada de cualquier objeto circundante para obtener el máximo alcance y, lo que es más importante, para reducir el riesgo de radiación de radiofrecuencia para el personal. Cuando se monta al menos a 20 metros de altura del suelo y se utiliza 3000 vatios de potencia del transmisor, Las mediciones de densidad de flujo de potencia realizadas a nivel del suelo directamente debajo de la antena muestran menos de 1 W/m2. Varios países europeos utilizan un valor para la densidad de flujo de potencia de 10 W/m2 como base para considerar si un área es segura o no. La cuestión de los límites de radiación de radiofrecuencia es polémica y el trabajo en este campo continúa en todo el mundo.

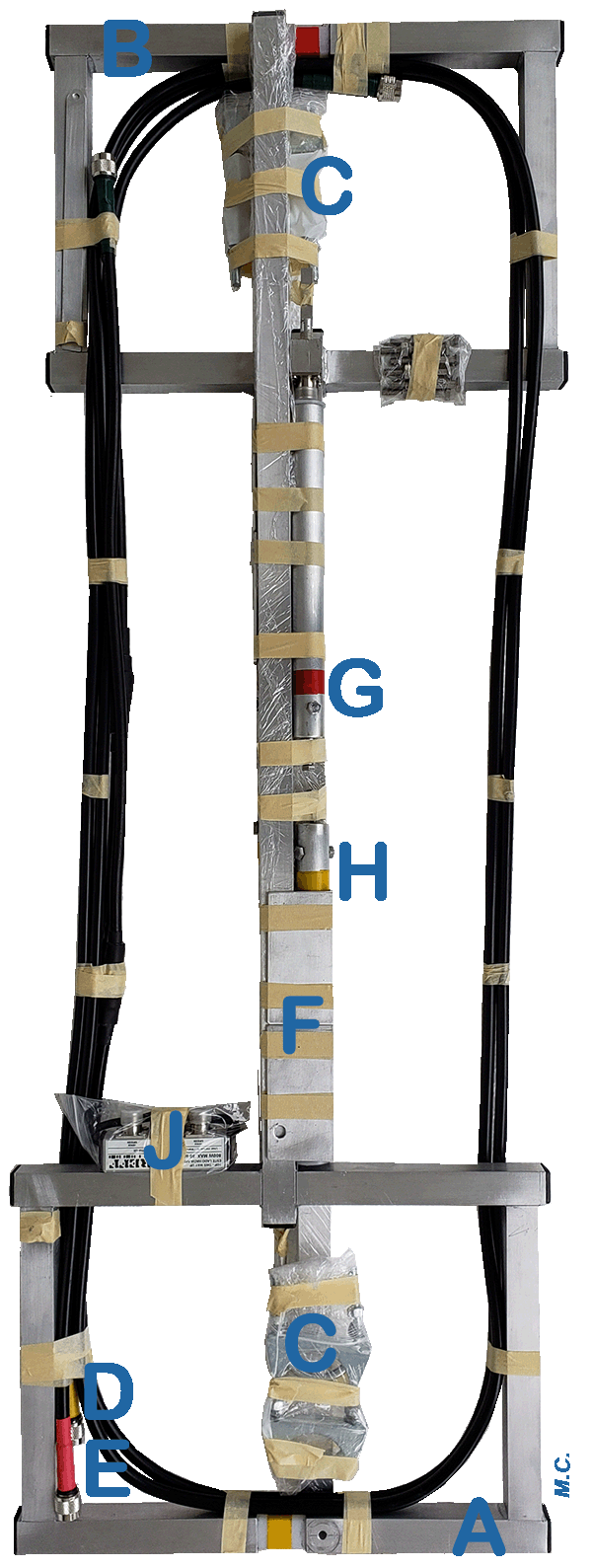

Manual del usuario - Antena de polarización circular cicloide de 2 vías Parts Layout Image 1

Manual del usuario - Antena de polarización circular cicloide de 2 vías Parts Layout Image 2

Cantidad	Partes de la antena
2	A. Dipolo principal cicloide (cuadrado) con conector RF y soporte de teflón
4	B. Radiador vertical con: ◼ 1 tornillo M6 x 50 mm ◼ 1 x arandela M6 ◼ 1 x arandela elástica M6 ◼ 1 tubo de 25 mm de diámetro ◼ 1 tubo de 19 mm de diámetro ◼ 1 abrazadera de manguera de 25 mm
2	C. Unión de abrazaderas con: ◼ 4 tornillos M6 x 50 mm ◼ 8 arandelas M6 ◼ 4 arandelas elásticas M6 ◼ 4 tuercas M6
2	D. Extensión de la pluma
2	E. Brazo de sintonización / barras de adaptación gamma con: ◼ 2 tornillos M4 (7-16) / 1 tornillo de cabeza Allen M4 (tipo N) ◼ 4 arandelas M4 (7-16) / 2 arandelas M4 (tipo N) ◼ 2 x Resorte M4 ◼ 2 tuercas M4 (7-16) / 1 tuerca M4 (tipo N) ◼ 2 tornillos M6 x 50 mm ◼ 4 arandelas M6 ◼ 2 arandelas elásticas M6 ◼ 2 tuercas M6 ◼ 1 funda de aluminio de 10 mm

Cantidad	Partes de la antena
2	F. Abrazaderas de fijación de mástil con: ◼ 2 pernos en U ◼ 4 arandelas M8 ◼ 4 arandelas elásticas M8 ◼ 4 tuercas M8 ◼ 4 tornillos M6 x 50 mm ◼ 8 arandelas M6 ◼ 4 arandelas elásticas M6 ◼ 4 tuercas M6
1	G. Caja divisoria con conectores tipo N o DIN-716
2	Cable H. LMR400 + 63cm RG11 marcado VERDE

HERRAMIENTAS QUE NECESITARÁS

◼ Cinta autoamalgamante de PVC o superior
◼ Cinta métrica
◼ 7 mm, 10 mm, Llave de 13 mm
◼ Destornillador Phillips para tornillo M4 para modelo 7-16
◼ Llave Allen de 3 mm para modelo tipo N

MONTAJE - DIPOLOS CICLOIDES

Ensamble los cuatro dipolos cicloides exactamente como se muestra en la imagen. Asegúrese de que la arandela de resorte y la arandela plana se utilicen juntas., Al lado de uno y otro, y apretado, Esto evitará que los tornillos se aflojen con el viento.

Para un mejor rendimiento, Todas las piezas marcadas con '1' deben ir juntas, luego '2', '3' y '4'. Así se probaron en nuestra fábrica.

megahercio	Brazo de afinación (E)	Largo cm
88	BAJO	44
93	BAJO	39
98	BAJO	34
98	ALTO	33
103	ALTO	29
108	ALTO	25

Seleccione de la tabla la frecuencia que más coincida con su frecuencia y la posición del brazo de sintonización (E) y la longitud L cm.

Uso de tornillos M6 x 50 mm, dos arandelas planas, Una arandela de resorte y una tuerca ajustan el brazo de ajuste (E) en la posición baja o alta. Afloje las abrazaderas de manguera en ambos radiadores verticales (B) y ajuste la longitud de ambos como se muestra en la imagen a L cm., Luego vuelva a apretar las abrazaderas de la manguera para que los tubos no se puedan mover.

Manual del usuario - Antena de polarización circular cicloide de 2 vías Antenna Assembly Part 1

MONTAJE - EXTENSOR DE PLUMA

Tome (A) el cicloide principal y únalo a (D) la extensión de la pluma mediante (C) abrazaderas de unión y los cuatro tornillos M6 con arandelas. Asegúrese de que la arandela elástica y la arandela plana se utilicen juntas., Al lado de uno y otro, y apretado, Esto evitará que los tornillos se aflojen con el viento.

La imagen muestra el cable (H) con el conector de 90 grados a la antena cicloide (modelo tipo N) . En total, hay dos cables (H), cada uno con conectores de 90 grados. Conecte estos dos cables a las dos antenas cicloides como se muestra en la imagen.

Para el modelo 7-16 es lo mismo pero sin un conector de 90 grados.

Manual del usuario - Antena de polarización circular cicloide de 2 vías Antenna Assembly Part 2

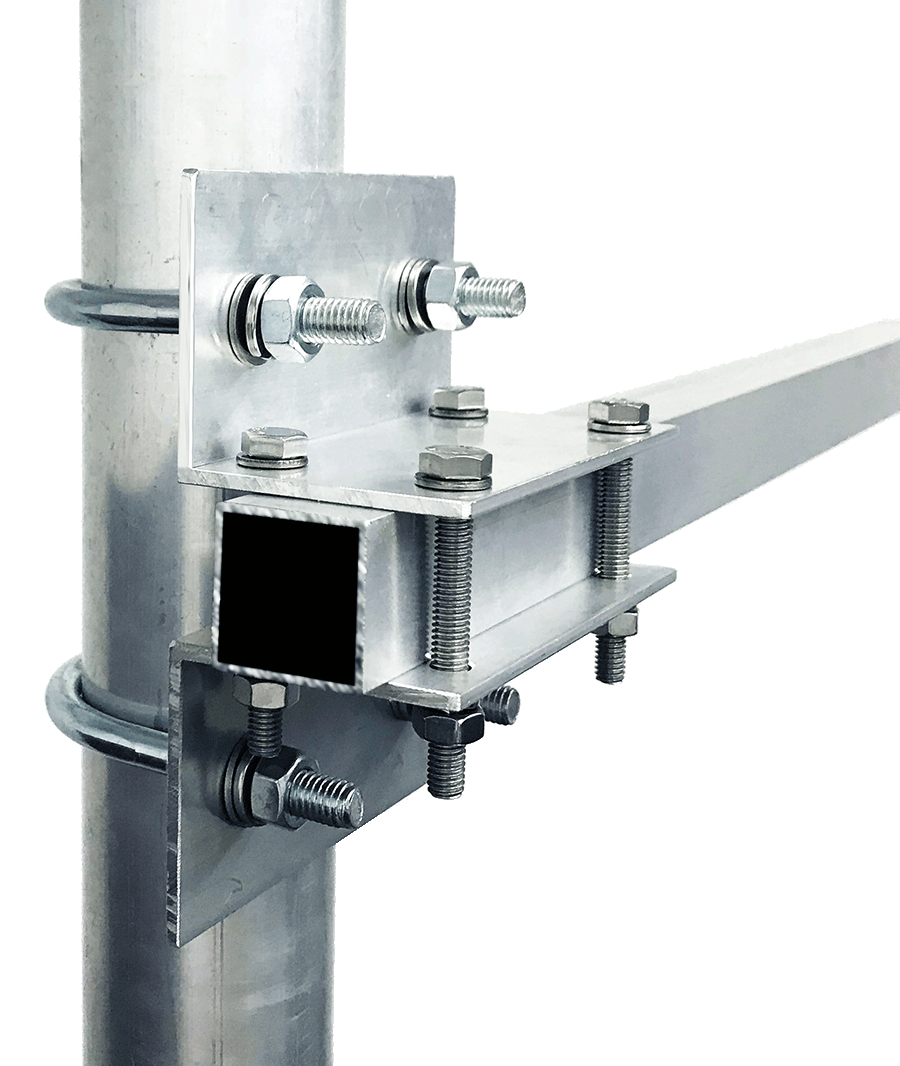

MONTAJE - ABRAZADERA DE MÁSTIL

Utilizando las piezas marcadas (F) (Abrazaderas del mástil), monte la abrazadera del mástil como se muestra en esta foto. Asegúrese de que la arandela de resorte y la arandela plana se usen juntas., Al lado de uno y otro, y apretado, Esto evitará que los tornillos se aflojen con el viento.

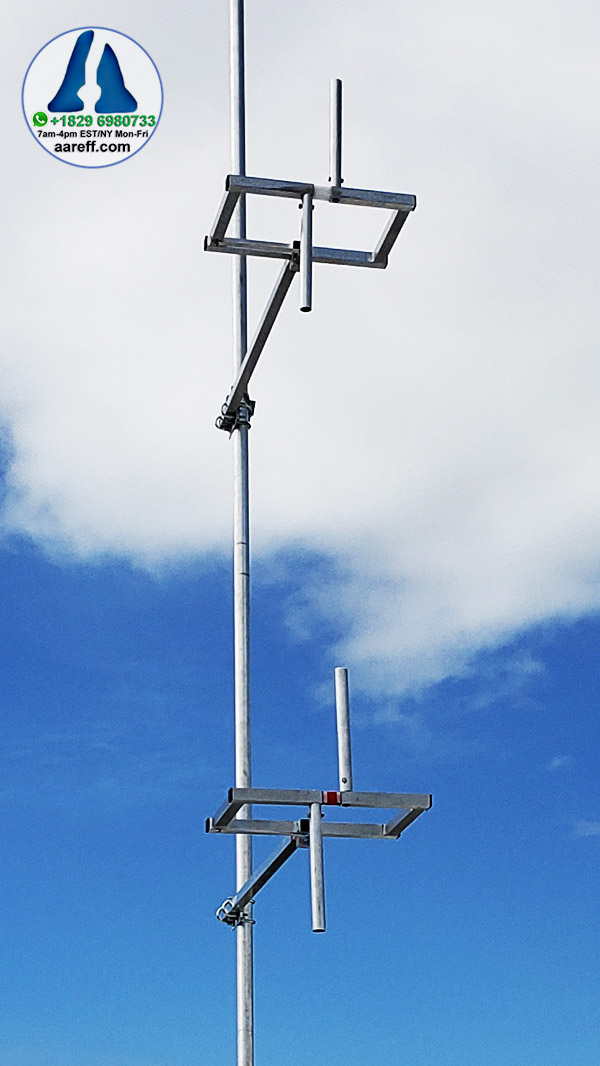

APILANDO LAS ANTENAS

1. Monte los dipolos cicloides en el mástil utilizando las abrazaderas proporcionadas en este orden:

ANT.1 en la cima
ANT.4 en la parte inferior

También es importante que las dimensiones del diagrama se respeten lo más fielmente posible., Ambos dipolos cicloides deben estar directamente uno encima o debajo del otro para que el sistema funcione correctamente y proporcione el ancho de banda sintonizado completo de +/- 2,8 MHz (SWR 1,5).

2. Monte la caja divisoria utilizando las bridas proporcionadas en el mástil como se muestra en el diagrama en este orden:

Caja divisoria entre ANT.1 y ANT.2

Los conectores de la caja divisora deben estar orientados hacia abajo. Esto se debe a que el cuerpo de la caja divisora protege..., no completamente, pero un poquito, Las conexiones entre la lluvia y el agua

3. Conecte el cable de alimentación principal del transmisor al conector CENTRAL del Splitter Box .

4. Conecte los dos cables marcados en VERDE de ANT.1 y ANT.2 a los conectores externos del Splitter Box.

ES MUY IMPORTANTE QUE SE SIGA EXACTAMENTE ESTE CÓDIGO DE COLOR O LA ANTENA NO FUNCIONARÁ

5. Envuelva con cinta de PVC o autoamalgamante firmemente alrededor y por toda la superficie de los enchufes de la caja divisoria para impermeabilizarlos.

6. Fije firmemente los cables al mástil con cinta de PVC o bridas grandes, como se muestra en el diagrama opuesto. Asegúrese de que los cables no se muevan con el viento.

7. Asegúrese de que todas las fijaciones estén bien ajustadas y no se aflojen con el tiempo debido al viento.

Manual del usuario - Antena de polarización circular cicloide de 2 vías Antenna Assembly Part 3

Manual del usuario - Antena de polarización circular cicloide de 2 vías Antenna Assembly Part 4

INSTALACIÓN CERCA DE LÍNEAS ELÉCTRICAS

A continuación se muestra una lista de precauciones a seguir al instalar la antena si la ubicación de la antena y los cables está cerca de líneas eléctricas.

Instale la antena en el costado de la casa o edificio lo más lejos posible de la línea eléctrica.
Evite cruzar cables de antena debajo de líneas eléctricas.
No conecte antenas a las torres., postes o estructuras similares que porten líneas eléctricas.
Si no tienes experiencia en instalación de antenas, haga que le ayuden personas experimentadas.
Durante la instalación, ate la antena con una cuerda para que, si se cae, pueda desviarse de las líneas eléctricas.
Evite sujetar antenas, especialmente los tipos autoportantes, a chimeneas viejas o a cualquier chimenea que no esté diseñada para soportar tal estrés. Las fuerzas creadas por un fuerte viento pueden ser suficientes para derribar tanto la chimenea como la antena.
Asegúrese de que las antenas estén correctamente conectadas a tierra y provistas del resto de protección contra rayos necesaria.

Ganar	1,8 dBi a 98 MHz
Rango de frecuencia	87,5 a 108 MHz
Ancho de banda	2,8 MHz
ROE	1,5 máximo
Máxima potencia	800 W / 3000 W
Construcción	Aluminio / Teflón / Resina / Acero inoxidable
Conector	N Hembra / DIN 7-16
Aporte	50 ohmios desequilibrados
Polarización	Circular
Ancho de haz vertical	15 grados
Peso	5,6 kilogramos

COMPATIBILIDAD EM

Al escribir este manual no existía ninguna directiva de la UE sobre la EMC (compatibilidad electromagnética) de las antenas de transmisión VHF de banda II., sin embargo, en nuestra opinión, existen algunos problemas potenciales de compatibilidad EMC que deben abordarse al instalar este sistema de antena. Al finalizar la instalación de la antena, verifique;

1. Todos los cables que ingresan a los conectores están apretados y correctamente engarzados o soldados.

2. Todos los conectores están atornillados firmemente y en buen estado.

3. Se envuelven todos los conectores con cinta aislante de PVC y/o cinta autoamalgamante para evitar que entre agua en el conector y en el interior del cuerpo del cable.

Si algún cable está suelto o hay malas conexiones, esto puede causar cierta resistencia no lineal., acción del diodo o algún pequeño arco. Cuando esto sucede, se crean perturbaciones EMC (sonidos de arco y crepitantes) en un amplio espectro de frecuencias.

MANTENIMIENTO

Debido a que las antenas son dispositivos pasivos, los requisitos de mantenimiento son bajos., Sin embargo, no aceptes lo bajo como si no existiera., Se requieren algunas inspecciones periódicas.

Siempre después de una tormenta fuerte o una condición climática extrema se debe realizar una inspección como se muestra en la siguiente tabla.

SEMANAS	Techo del edificio	Torre de servicio liviano	Torre de servicio pesado
13
26
39
52
